Mini6410是一款十分精致的低价高品质一體化ARM11开发板，由广州友善之臂设计、生产和发行销售。它采用三星S3C6410作為主处理器，在设计上承袭了 Mini2440“精于心，简于形”的风格，而且布局更加合理，接口更加丰富，十分适用于开发MID、汽車電子、工业控制、导航系统、媒體播放等终端设备；也可适用于 高校教學、嵌入式培训、个人研究學习和DIY等。

具體而言，Mini6410具有双LCD接口、4線電阻触摸屏接口、100M标准网络接口、标准DB9五線串口、Mini USB 2.0-OTG接口、USB Host 1.1、3.5mm音频输出口、在板麦克风、标准TV-OUT接口、弹出式SD卡座、红外接收等常用接口；另外还引出4路TTL串口、CMOS Camera接口、40pin总線接口、30pin GPIO接口(可复用為SPI、I2C、中断等，另含3路ADC、1路DAC)、SDIO2接口(可接SD WiFi)、10pin Jtag接口等；在板的还有蜂鸣器、I2C-EEPROM、备份電池、AD可调電阻、8按键(可引出)、4LED等；所有这些，都极大地方便了开发者的评估和使用，再加上我们按照Mini6410尺寸专门定制的4.3"LCD模块，真正做到让您“一手掌握所有”!

我们还充分地发挥了6410支持SD卡启动这一特性，使用我们精心研制的superboot，无需连接電脑，只要把目标文件拷贝到SD卡中(可支持大于2G的高速大容量卡)，你就可以在开发板上极快极简单地自动安装或运行各种嵌入式系统(WindowsCE6/Linux/Android/Ubuntu等)；甚至无需烧写，就可以在SD卡上直接运行它们，这一切，简直太酷了！

CPU处理器

• Samsung S3C6410A，ARM1176JZF-S核，主频533MHz，最高667Mhz

DDR RAM内存

• 在板256M DDR RAM
• 32bit数据总線

FLASH存储

• 在板256M/1GB Nand Flash, 掉電非易失

LCD显示

• 板上集成4線電阻式触摸屏接口，可以直接连接四線電阻触摸屏
• 支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可以达到1024x768象素；
• 支持黑白、4级灰度、16级灰度、256色、64K色、真彩色TFT液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可以达到1024x768象素；
• 标准配置為 4.3” 真彩LCD，分别率480x272，带触摸屏；

标准接口资源

• 1个100M以太网RJ45接口(采用DM9000网卡芯片)
• 1个DB9式RS232五線串口(另有4个TTL電平串口，见下)
• 1个mini USB Slave-OTG 2.0接口
• 1路3.5mm立體声音频输出接口，1路在板麦克风输入
• 1路TV-OUT输出接口
• 1路USB Host 1.1接口
• 1个标准SD卡座
• 1路红外接收头
• 5V直流電压输入

在板即用资源

• 1个I2C-EEPROM芯片(256byte)，主要用于测试I2C总線
• 4个 用户LED(绿色)
• 8个侧立按键(中断式资源引脚，带引出座)
• 1个可调電阻，用于ADC转换测试
• 1个PWM控制蜂鸣器
• 板载实时时钟备份電池

外扩接口资源

• 4个串口座(TTL電平, 2.0mm间距，直插式卡座)
• 10pin 2.0mm间距JTAG接口
• 双LCD接口(41pin迷你座，可兼容mini2440 LCD接口，和40pin 2.0mm双排座)
• 20pin 2.0mm间距SDIO接口(可接SD WiFi，其中还包含1路SPI和I2C接口)
• 20pin 2.0mm间距CMOS摄像头接口
• 30pin 2.0mm间距GPIO接口
• 40pin 2.0mm间距系统总線接口
• 10pin 2.0mm间距贴片按键引出座(含8路中断式按键引脚，電源和地)

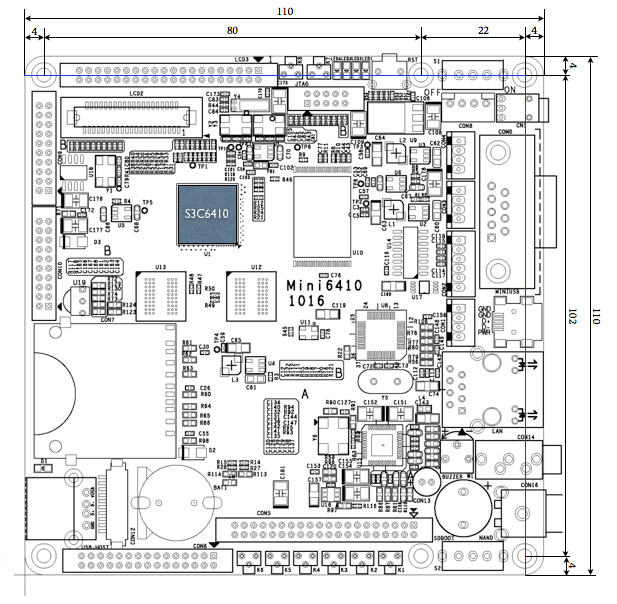

PCB规格尺寸

• 6层高密度電路板，采用沉金工艺生产
• 110 x 110(mm)

操作系统支持

• Linux2.6.36 + Qtopia-2.2.0 + Qt-Extended-4.4.3 + QtE-4.7.0
• WindowsCE.NET 6.0(R3)

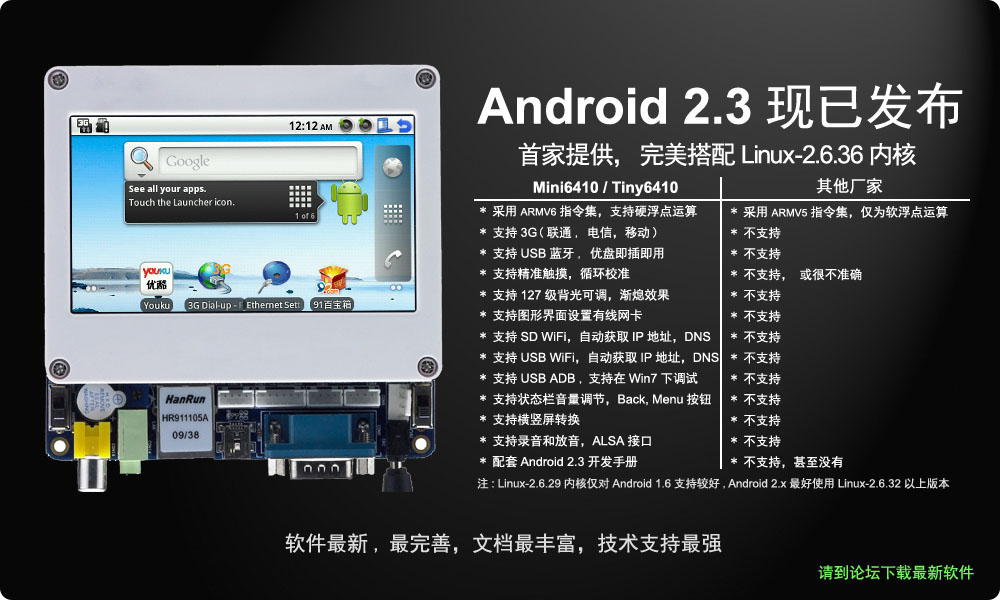

• Android 2.3.2 + Linux-2.6.36
• Ubuntu-0910
