全新Tiny210SDK，更适合移动互联网应用开发 |
标配512M SLC闪存，内置重力感应，miniPCIe卡槽，AV-In(可直连CCD摄像头)，支持電容触摸... |
|
|
 |
 |
 |
| |
|
|
| Cortex A8，快意无边 |
总是先人一步品尝到最新鲜
的谷歌美食 |
HDMI高清视频和音频同步输出 |
| |
|
|
三星S5PV210，是众所周知的
高性价比
Cortex A8处理，
内置高性能的图形处理器SGX540，
速度遠胜ARM11。更有丰富的
接口，完善的BSP，齐全的文
档，让开发更加得心应手。 |
Android 4.0实现了平板電脑、手
机、電视的高度融合统一，并拥有
全新的UI。2012年，将会有越来越
多的设备吃到冰淇淋三文治，千万
不要落后哦。 |
不仅支持HDMI和LCD同时输出，还
能做到音频和视频同步输出，
Android，Linux均已实现，充分
发挥了HDMI功能优势，别忘了，
还有1080P高清视频。是高级游戏
,智能监控，智能電视等高级设备的
理想开发平台。 |
|
| |
| Tiny210核心板简介 |
Tiny210是一款高性能的Cortex A8核心板，它由广州友善之臂设计、生产和发行销售。它采用三星S5PV210作為主处理器，运行主频可高达1GHz。S5PV210内部集成了PowerVR SGX540高性能图形引擎，支持3D图形流畅运行，并可流畅播放1080P大尺寸视频。
Tiny210核心板主要采用了2.0mm间距的双排针，引出CPU大部分常用功能引脚(总共180pin)，接口和Tiny6410核心板兼容(P1,P2,CON2兼容，可共用同一个底板)；Tiny210标配512M DDR2内存和512M闪存(SLC)，并可选配1GB闪存(SLC)。
在开发底板布局上安排上，我们尽量考虑把常用尺寸的LCD模块能够固定在底板上，比如3.5"、4.3"、5"、 7”LCD等，这样用户在使用时不至于把各种電線搅在一起，更增加了开发套件的便携性。
我们还充分地发挥了210支持SD卡启动这一特性，使用我们精心研制的Superboot，无需连接電脑，只要把目标文件拷贝到SD卡中(可支持高达32G的高速大容量卡)，你就可以在开发板上极快极简单地自动安装各种嵌入式系统(WindowsCE6/Linux/Android/Ubuntu/uCos2等)；甚至无需烧写，就可以在SD卡上直接运行它们！
Tiny210非常适合开发高端物联网终端，广告多媒體终端，智能家居，高端监控系统，游戏机控制板等设备，目前已有多款批量采用Tiny210核心板的应用案例，见下面的说明。 |
| |
| Tiny210核心板资源概览 |
| |
CPU处理器
- Samsung S5PV210，基于CortexTM-A8，运行主频1GHz
- 内置PowerVR SGX540高性能图形引擎
- 支持流畅的2D/3D图形加速
- 最高可支持1080p@30fps硬件解码视频流畅播放，格式可為MPEG4, H.263, H.264等
- 最高可支持1080p@30fps硬件编码(Mpeg-2/VC1)视频输入
DDR2 RAM
- Size: 512MB
- 32bit数据总線，单通道
- 运行频率: 200MHz
FLASH闪存
接口资源
- 2 x 60 Pin 2.0mm space DIP connector
- 1 x 30 Pin 2.0mm space DIP connector
- 1 x 7 Pin 2.0mm space JTAG port
在板资源
- 4 x User Leds(Green)
- 1 x Power Led(Red)
- Supply Voltage from 2V to 6V

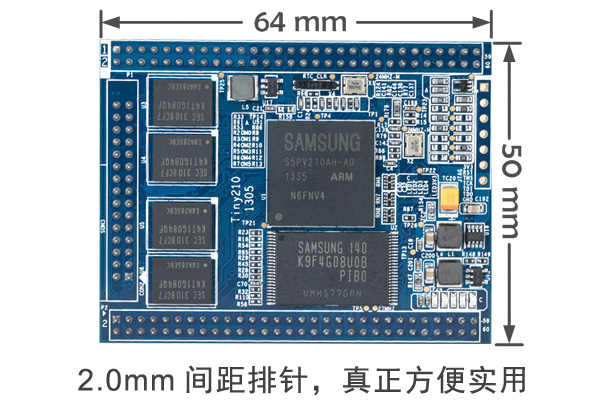

PCB规格尺寸
- 6层高密度電路板，采用沉金工艺生产
- Size: 64 x 50 x 11(mm)
操作系统支持
- Superboot-210
- Android 2.3 + Linux-2.6.35
- Android 4.0(基于Linux-3.0.8内核)
- Linux-3.0.8 + Qt2/4.8.5
- WindowsCE 6.0
- Debian
- 裸机示例及教程
|
|
|
|
|
| |
| Tiny210开发参考底板 |
| |
Tiny210参考开发底板现分為标准版(TinySDK 1309)和增强版(Tiny210SDK V1.1 120920)两个版本。二者的主要區别是：
1. 增强版带有miniPCIe 3G插槽，可直接使用各种mini PCIe接口的各种制式3G模块，而标准版则没有;
2. 增强版带有TVP5150视频输入接口，而标准版则没有;
3. 增强版带有8个按键，而标准版有4个按键
标准版是為了完全兼容使用Tiny2416/2451/6410/210这四种核心板而设计的，鉴于各种CPU平台之间的性能和接口差异，底板的设计不得不综合考虑，并做一些取舍，比如2416平台没有CMOS Camera接口, SPI和I2C也只有1路等等类似的差异。另一方面，标准版主要作用是测试验证核心板的基本常用功能，而多余的功能接口主要扩展出留待给用户自行开发使用。

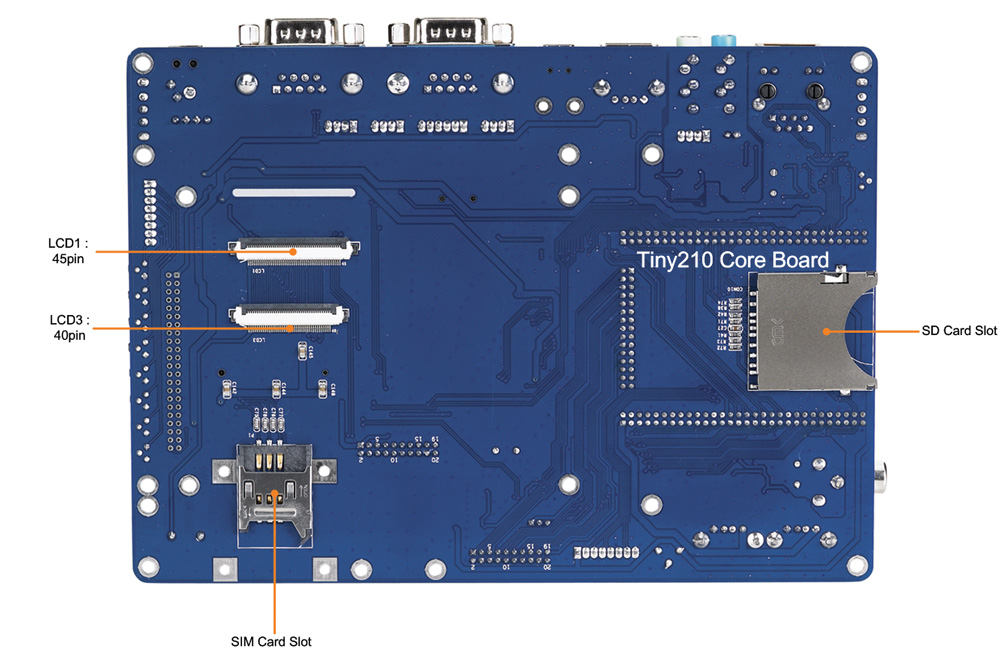

Tiny210的增强型开发参考板提供如图所示，光盘中有该它的PCB文件(Allegro格式),因生产批次不同，请以实物為准 |
| |
|
|

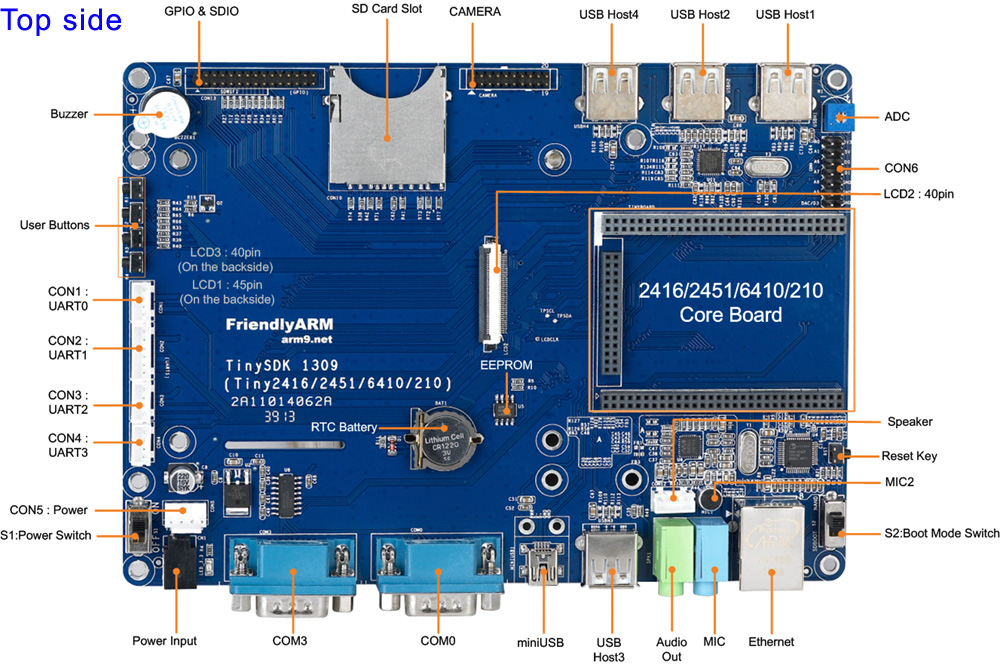

| Tiny210的标准开发参考板(TinySDK 1309)如图所示，光盘中有该它的PCB文件(Allegro格式),因生产批次不同，请以实物為准 |
 |
|
| |
|
|
推荐套餐 |
|
|
|
|

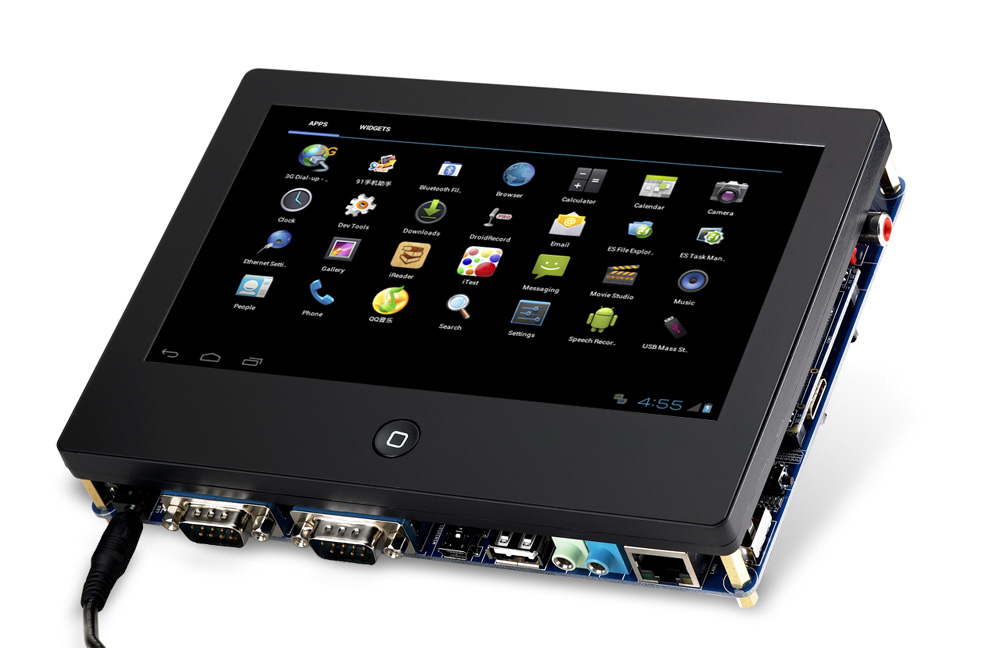

7寸電容屏套餐(1号) |
7寸電阻屏套餐(2号) |
10.1寸屏套餐(3号) |
7寸電阻屏3G套餐(4号) |
| 订货型号：Tiny210SDK1.1-S700 |
订货型号：Tiny210SDK1.1-S70 |
订货型号：Tiny210SDK1.1-W101 |
订货型号：Tiny210SDK1.1-S70-3G |
简要:
- 配7寸LCD(S700)，分辨率800x480, 五点電容触摸，背光可调
- 配512M内存，512M SLC闪存
- 预装Android 4.0
- 可选1GB SLC闪存
- 外形尺寸: 180x130mm
|
简要:
- 配7寸LCD(S70)，分辨率800x480, 精准触摸，背光可调
- 配512M内存，512M SLC闪存
- 可选1GB SLC闪存
- 预装Android 4.0
- 支持Android/WindowsCE6/Linux |
简要:
- 配10.1寸LCD(W101)，分辨率1024x600, 精准触摸，背光可调
- 配512M内存，512M SLC闪存
- 预装Android 4.0
- 支持Android/WindowsCE6/Linux
- 外形尺寸:25x16cm |
简要:
- 配7寸LCD(800x480),精准触摸，背光可调
- 配WCDMA制式3G上网卡(XXXX)
- 配512M内存，512M SLC闪存
- 预装Android 4.0
- 外形尺寸:18x13cm |
|
| |
|
应用案例 |
| Tiny210性能卓越，稳定可靠，早已广泛应用到各种行业场合，下面列出几个案例以供参考 |
|
案例1: 安卓软件批量装机盒(带8口稳定USB) |
简介
当前安卓智能手机日益普及，基于安卓的应用也越来越多，大部分软件应用都需要靠软件运行商来推广，才能被大众所熟知，比如91助手，以及各种手机助手等等；但是手机连锁店或者電商并不可能使用这些工具逐台安装推荐各种应用；采用8口的USB装机盒，就可以快速方便的解决这一问题；它内置了一个采用Qt开发的自动安装程序，当插上安卓手机的时候，就可以把SD卡中的指定目录的各种应用或mp3快速安装到手机上了。。。
|
|
案例2: 鸡尾酒控制主板 |
简介
这是為一家成都客户定制的应用底板，他们发明了一种每次可以打出千分之一毫升的微型泵，并把此应用于精确调制鸡尾酒的机器上，这个控制主板安装运行了安卓4.0系统，并连接显示一个15寸的显示屏，采用一線精准触摸，可以带给操作者精准触摸点击體验，该控制板还连接控制了各种马达等伺服装置，配合上层的应用软件，可以精确调制几十乃至百种鸡尾酒类型，在欧美应用比较广泛。。。该
|
|
| |
|
| LCD显示屏系列 |
| 以下LCD均采用一線接口触摸，Superboot可自动探测它们的型号，各个系统即插即用，十分方便。比如，如果你的开发板(配7寸屏)烧写了Android系统，若要使用10.1寸屏(W101)，只需更换一下LCD即可，无需重新刷机，也无需设置任何参数。 |
|
|
|
|
3.5"LCD |
4.3"LCD |
5"LCD |
7"LCD |
| 型号：W35 |
型号：H43 |
型号：W50 |
型号：S70 |
特性简介:
- 分辨率:320x240，精准電阻触摸
- LED背光，背光可调
- 带固定面板,外形尺寸:100x78mm
- 供電: 5V/1A |
特性简介:
- 分辨率:480x272，精准電阻触摸
- LED背光，背光可调
- 带固定面板，外形尺寸:110x88mm
- 供電: 5V/1A |
特性简介:
- 分辨率:800x480，精准電阻触摸
- LED背光，背光可调
- 带固定面板，外形尺寸:130x93mm
- 供電: 5V/1A |
特性简介:
- 分辨率:800x480，精准電阻触摸
- LED背光，背光可调
- 带固定面板，外形尺寸:180x130mm
- 供電: 5V/2A |
|
|
|
|
|
7"LCD |
8"LCD |
10.1"LCD |
7"LCD |
| 型号：A70 |
型号：L80 |
型号：W101 |
型号：S700 |
特性简介:
- 分辨率:800x480，精准電阻触摸
- LED背光，背光可调
- 带固定面板,外形尺寸:180x130mm
- 供電: 5V/2A |
特性简介:
- 分辨率:640x480，精准電阻触摸
- CCFL背光，背光可开关
- 带固定面板,外形尺寸:202x162mm
- 供電: 12V/3A |
特性简介:
- 分辨率:1024x600，精准電阻触摸
- LED背光，背光可调
- 带固定面板,外形尺寸:25x16cm
- 供電： 5V/2A |
特性简介:
- 分辨率:800x480, 五点電容触摸
- LED背光，背光可调
- 带精心定制的外壳，尺寸18x13cm
- 供電: 5V/2A
|
|
|
| |
|
3G无線上网模块系列 |
下面列出了市面上常见的各种miniPCIe 3G模块，配合我们开发的简单易用的3G拨号软件，它们都可以在开发板上即插即用，用户只需点几下，就可以轻松拨号，或者发送短信，还可以设置為开机拨号上网，非常适合快速产品开发。
有特殊需求的客户，也可以和我们联系定制拨号软件。 |
|
|
|
|
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
| 型号：ZTE MF210 |
型号：ZTE AC200 |
型号：HUAWEI EM770W |
型号：HUAWEI EM775 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850(900)MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm
- VID:PID 19d2:0117 |
特性简介:
- 制式:EVDO/CDMA
- 频段:
·CDMA800MHz
- 速度:3.1M/1.8Mbps
- 外形尺寸:26.80x30x4.7mm
- VID:PID 19d2:0094 |
特性简介:
- 制式: HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850MHz
·GSM1850/900/1800/1900MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x5mm
- VID:PID 12d1:1001 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/1700/900/850MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:26.80x30x4.7mm
- VID:PID 12d1:140c |
|
|
|
|
|
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
| 型号：ZTE AD3812V2 |
型号：ZTE MC2716 |
型号：LONGSUN U7300 |
型号：LONGSUN U6300 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm
- VID:PID 19d2:ffeb |
特性简介:
- 制式:EVDO/CDMA20001X
- 频段:
·CDMA800/900MHz
- 速度:3.1M/1.8Mbps
- 外形尺寸:51x30x4.7mm
- VID:PID 19d2:ffed |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/900MHz
·GSM850/900/1800/1900MHz
- 速度:21M/5.76Mbps
- 外形尺寸:51x30x4.6mm
- VID:PID 1c9e:9603 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850MHz
·GSM850/900/1800/1900MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.6mm
- VID:PID |
|
|
|
|
|
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
| 型号：LONGSUN T5300 |
型号：LONGSUN C5300 |
型号： |
型号： |
特性简介:
- 制式:HSUPA/HSDPA/TD-SCDMA
- 频段:
·TD-HSPA 1900/2100MHz
- 速度:2.5M/2.8Mbps
- 外形尺寸:51x30x4.6mm
- VID:PID 04cc:2263 |
特性简介:
- 制式:EVDO/CDMA
- 频段:
·CDMA800MHz
- 速度:3.1M/1.8Mbps
- 外形尺寸:26.5x30x4.6mm(上图中上半部可折断移除)
- VID:PID 1c9e:9e00 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850(900)MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850(900)MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm |
|
|
|
|
|
USB 3G上网卡 |
USB 3G上网卡 |
USB 3G上网卡 |
USB 3G上网卡 |
| 型号：中兴A356(适于中國移动) |
型号：中兴AC581(适于中國電信) |
型号：华為EC167(适于中國電信) |
型号：华為E261(适于中國联通) |
特性简介:
-
制式:TD-SCDMA/HSUPA
- 频段:
·TD-SCDMA2010-2025Mhz 1880-1920MHz
·GSM:900/1800/850MHz
- 速度:2.8Mbps
- 外形尺寸:80x26x11mm
- 支持Android/Linux |
特性简介:
-
制式:CDMA/EVDO
- 频段:
·CDMA800MHz
- 速度:3.1/1.8Mbps
- 外形尺寸:88.4x25.9x12.3mm
- 支持Android/Linux |
特性简介:
-
制式:CDMA/EVDO
- 频段:
·CDMA: 800/1900MHz
- 速度:下行最大3.1Mbps
- 外形尺寸:80x26x10mm
- 支持Android/Linux |
特性简介:
-
制式:WCDMA/HSDPA/HSUPA
- 频段:
·UMTS2100MHz
- 速度:7.2M/5.6Mbps
- 外形尺寸:75x27x12.4mm
- 支持Android/Linux |
| |
|
|
|
|
| 无線WiFi模块系列 |
|
|
|
|
SD WiFi |
迷你USB WiFi |
USB WiFi |
|
| 型号: SDWIFI-YS09 |
型号：N8508 |
型号: USBWiFi02 |
|
特性简介:
- 无線标准: IEEE 802.11b/g
- 传输速率: 54Mbps
- 芯片：Marvell
- 接口类型: SDIO
- 尺寸: 24x35mm
- 支持Android/Linux/WindowsCE |
特性简介:
- 无線标准: IEEE 802.11b/g/n
- 传输速率: 150Mbps
- 芯片: RTL8192CU
- 接口类型: USB
- 尺寸: 18x14x6mm
- 支持Android/Linux
-
支持AP模式，一键设置，轻松共享 |
特性简介:
- 无線标准: IEEE 802.11b/g/n
- 传输速率: 150Mbps
- 芯片: RT2070/3070
- 接口类型: USB
- 尺寸:
- 支持Android/Linux/WinCE |
|
|
|
| |
| 其他配件 |
|
|
|
|
CMOS摄像头 |
配件名称 |
U配件名称 |
配件名称 |
| 型号: CAM130 |
型号： |
型号: |
型号： |
特性简介:
- 像素: 30w
- 接口: CMOS
- 尺寸:
-
|
特性简介:
-
-
-
-
|
特性简介:
-
-
-
-
|
特性简介:
-
-
-
-
|
|
|
|
|
|
| |
| 裸机示例及教程 |
| 对于很多嵌入式ARM开发者和爱好者，特别是初學者，如何从底层开始了解和學习S5PV210，绝非是一件容易的事！為此，友善之臂的工程师，花了很多时间和心血，基于Mini210S板编写了这份项详尽的裸机教程，以供参考學习之用。
鉴于每个人的认知水平不同，以及我们平时的开发任務比较紧张，我们并不对该教程提供任何方式的直接技术支持。如果你对本教程的内容有任何疑问，可以到论坛(http://www.arm9home.net)反馈，并和其他网友交流讨论。
需要说明的是，我们将对本教程作不定期的维护和补充，请及时留意论坛的更新信息，不再另行通知。本公司(广州友善之臂计算机科技有限公司) 保留本教程的一切解释权。
|
>
|
| |
| Android 4.0软件系统特性 |
最完善的Android 4.0，已批量用于各种高端产品:游戏机，户外广告，医疗器械等 |
支持2D/3D加速，3G拨号，1080P高清视频，HDMI输出(含音频和视频) |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot210 |
支持TF卡脱机快速烧写(根据配置文件)，速度极快(1.8M/秒) |
Superboot专门為企业级用户定制，不开源 |
| 支持TF卡脱机烧写YAFFS2格式映像文件 |
| 支持LCD显示硬件配置信息，烧写进度提示等 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Android 内核 |
版本: Linux-3.0.8 |
完善的BSP |
| 支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| MLC NAND Flash驱动: 4GB(K9GBG08U0A) |
驱动模块, 友善之臂移植 |
| SLC NAND Flash驱动: 256M/512M/1GB |
提供源代码, 友善之臂改进 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 用户按键驱动:8个 |
提供源代码, 友善之臂添加 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动:通道-AIN0 |
提供源代码, 友善之臂添加 |
| CPU本身所带触摸屏控制器驱动 |
提供源代码, 三星原厂BSP所带(未采用，见一線触摸) |
| 一線精准触摸驱动 |
提供源代码, 友善之臂添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(3.5", 4.3", 5", 7", 8", 10.1", 12.1", VGA等) |
提供源代码, 友善之臂移植 |
| USB Host驱动: 支持优盘，蓝牙, USB Hub, USB键鼠等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD/MMC卡驱动:最大可支持32GB |
提供源代码, 三星原厂BSP所带 |
| 串口驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| 板载SD WiFi驱动(Marvell8686) |
驱动模块, 友善之臂移植 |
| USB WiFi驱动：内核自带，对某些类型的卡支持不是太好 |
提供源代码, 内核自带，缺省系统并未包含此驱动(未采用) |
| USB WiFi驱动：可支持更多型号USB无線网卡，更加完善 |
驱动模块，缺省系统已经包含此驱动(未启用) |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 以太网络(DM9000) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒體驱动 |
提供源代码, 三星原厂BSP所带 |
| CMOS摄像头驱动(OV8650) |
驱动模块，友善之臂添加移植 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| 2D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| USB转串口驱动: |
提供源代码, 内核自带 |
| 3G驱动: 友善之臂添加，实际就是USB转串口驱动 |
提供源代码, 友善之臂移植 |
| 此栏预留 |
|
|
|
| |
| |
| Android 2.3.2内核特性 |
流畅运行Android 2.3，支持2D/3D加速，1080P高清视频，HDMI输出(含音频和视频) |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot-210 |
支持TF卡脱机快速烧写(根据配置文件)，速度极快(1.8M/秒) |
Superboot专门為企业级用户定制，不开源 |
| 支持TF卡脱机烧写YAFFS2格式映像文件 |
| 支持LCD显示硬件配置信息，烧写进度提示等 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Android 内核 |
版本: Linux-2.6.35 |
完善的BSP |
| 支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 8个用户按键驱动 |
提供源代码, 友善之臂添加 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动(通道: AIN0) |
提供源代码, 友善之臂添加 |
| CPU本身所带触摸屏控制器驱动 |
提供源代码, 三星原厂BSP所带(未采用，见一線触摸) |
| 一線精准触摸驱动 |
提供源代码, 友善之臂添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(5", 7"等): 支持旋转 |
提供源代码, 友善之臂移植，可根据启动参数"lcd="识别，共用同一个内核 |
| USB Host驱动: 支持优盘，蓝牙等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD卡驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个串口驱动 |
提供源代码, 三星原厂BSP所带 |
| 板载SD WiFi驱动(Marvell8686) |
驱动模块, 友善之臂移植 |
| USB WiFi驱动：内核自带，对某些类型的卡支持不是太好 |
提供源代码, 内核自带，缺省系统并未包含此驱动(未采用) |
| USB WiFi驱动：可支持更多型号USB无線网卡，更加完善 |
驱动模块，缺省系统已经包含此驱动(未启用) |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 以太网络(DM9000) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒體驱动 |
提供源代码, 三星原厂BSP所带 |
| CMOS摄像头驱动(OV8650) |
驱动模块，友善之臂添加移植 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| 2D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| USB转串口驱动: |
提供源代码, 内核自带 |
| 3G驱动: 友善之臂添加，实际就是USB转串口驱动 |
提供源代码, 友善之臂移植 |
| 此栏预留 |
|
|
|
| |
| Linux软件系统特性 |
最完善的Linux系统，支持Qtopia2/QtE4图形系统自由切换 |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot-210 |
支持TF卡脱机快速烧写(根据配置文件)，速度极快(1.8M/秒) |
Superboot专门為企业级用户定制，不开源 |
| 支持TF卡脱机烧写YAFFS2格式映像文件 |
| 支持LCD显示硬件配置信息，烧写进度提示等 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Linux 内核 |
版本: Linux-2.6.35.7 |
完善的BSP |
| 支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| MLC NAND Flash驱动: 2GB(K9GAG08U0F) |
驱动模块, 友善之臂移植 |
| SLC NAND Flash驱动: 256M/512M/1GB |
提供源代码, 友善之臂改进 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 8个用户按键驱动 |
提供源代码, 友善之臂添加 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动(通道: AIN0) |
提供源代码, 友善之臂添加 |
| CPU本身所带触摸屏控制器驱动 |
提供源代码, 三星原厂BSP所带(未采用，见一線触摸) |
| 一線精准触摸驱动 |
提供源代码, 友善之臂添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(5", 7"等): 支持旋转 |
提供源代码, 友善之臂移植，可根据启动参数"lcd="识别，共用同一个内核 |
| USB Host驱动: 支持优盘，蓝牙等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD卡驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个串口驱动 |
提供源代码, 三星原厂BSP所带 |
| 板载SD WiFi驱动(Marvell8686) |
驱动模块, 友善之臂移植 |
| USB WiFi驱动：内核自带，对某些类型的卡支持不是太好 |
提供源代码, 内核自带，缺省系统并未包含此驱动(未采用) |
| USB WiFi驱动：可支持更多型号USB无線网卡，更加完善 |
驱动模块，缺省系统已经包含此驱动(未启用) |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 以太网络(DM9000) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒體驱动 |
提供源代码, 三星原厂BSP所带 |
| CMOS摄像头驱动(OV8650) |
驱动模块，友善之臂添加移植 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带 |
| 2D加速 |
提供源代码, 三星原厂BSP所带 |
| USB转串口驱动: |
提供源代码, 内核自带 |
| 3G驱动: 友善之臂添加，实际就是USB转串口驱动 |
提供源代码, 友善之臂移植 |
图形系统
(支持运行时自由切换) |
Qtopia-2.2.0 |
提供全部平台源代码，分為x86和arm两个版本 |
| Qt/Embedded-4.8.5 |
提供全部平台arm版本源代码 |
实用APP |
以下图形界面程序基于Qt2/4创建开发，均為友善之臂独家提供，不提供源代码 |
| 3G拨号程序 |
- 支持100多种USB上网卡，涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
- 支持开机自动3G拨号上网
|
| GPRS短信 |
支持连接串口或USB口GPRS Modem短信收发，支持群发短信 |
| ADC测试程序 |
动态显示ADC转换的结果 |
| LED测试 |
|
| Buttons测试 |
|
| I2C测试 |
用于测试EEPROM读写，十分方便使用 |
| LCD测试 |
支持手动和自动模式 |
| Ping测试 |
图形界面的Ping测试，支持永久Ping和暂时Ping |
| USB摄像头测试 |
支持动态预览和拍照，支持万能USB摄像头驱动 |
| CMOS摄像头测试 |
支持动态预览也拍照 |
| 录音 |
支持ALSA接口的录音 |
| Web浏览器 |
一个完全开源的嵌入式浏览器，基于Qt2创建 |
| Arora浏览器 |
一个完全开源的浏览器，基于WebKit引擎，并基于QtE-4.8.5创建，支持现代网页渲染 |
| 看门狗测试 |
开启后，只有不停地喂狗才能保证系统不重启 |
| 网络设置 |
可设置IP地址，DNS，网关等网络参数，并可保存设置 |
| 背光控制 |
- 128级背光可调
- 可设置背光关闭时间
|
| 语言设置 |
支持中文，英文和日文等语言设置 |
| 随手写 |
主要用于触摸筆的准确性测试 |
| MMC/SD卡和优盘自动挂载和卸载 |
挂载后可在任務栏出现优盘或SD卡图标 |
| Qt-4.8.5切换器 |
可在运行时自由切换到Qtopia-2.2.0系统，不必重启 |
| SMPlayer |
鼎鼎有名的Mplayer播放器之Qt4版本，功能十分强大 |
其他重要系统特性 |
- 支持HDMI输出
- 内置telnet, ftp等网络工具命令
- 内置Telnet Server
- 内置Web Server: 基于Boa
- 内置Ftp Server
- 内置Python: 强大的脚本编程语言，可直接访问控制底层硬件，可调用C程序库，非常适合物联网应用开发
- 内置ssh: 用于遠程访问和设备管理，文件传输等，非常适合遠程调试开发和管理
|
| 此栏预留 |
|
|
|
| |
| Windows CE6软件系统特性 |
独家支持WindowsCE6平台HDMI和LCD同时输出，含音频和视频 |
开发环境 |
Visual Studio 2005 |
|
Superboot210 |
刷机特性
- 支持从FAT格式SD卡直接读取各个烧写文件: 可自定义文件路径
- 支持TF/SD卡脱机快速烧写WindowsCE内核(NK.bin): 可独立烧写
- 支持SD卡脱机更新开机LOGO: 只需普通的bmp文件即可
- 支持SD卡脱机烧写Linux/Androd/Ubuntu内核和文件系统映像:均可独立烧写，支持YAFFS2/UBI等格式
- 支持MLC/SLC NAND Flash
|
Superboot专门為企业级用户定制，不开源 |
辅助特性
- 支持LCD显示硬件配置信息，烧写进度提示等
- 支持自动识别RAM, Flash类型，并在LCD和串口上输出显示
- 支持自动识别LCD型号: 仅限于带一線控制的LCD背板
- 支持烧写过程LED或蜂鸣器提示：适用于单板无屏的情况
|
启动特性
- 支持自动识别SD/NAND启动
- 支持从SD卡直接启动WindowsCE
- 支持MLC/SLC NAND Flash
|
其他
- 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
- 可為您定制开发专属特性
|
WindowsCE BSP特性 |
|
|
常规特性
- RTC: 可掉電保持实时时钟
- Watchdog：支持
- NAND Flash： 支持MLC和SLC
- LCD驱动： 支持480x272, 640x480, 800x480, 800x600, 1024x768等分辨率各种尺寸的真彩LCD
- 触摸屏驱动：支持一線触摸
- 背光驱动：支持一線控制的背光调节，最高可达128级，系统缺省30秒自动关闭背光(用户可自行调节关闭时间)
- 串口驱动：支持完善的4个串口驱动，可以直接连接GPRS Modem、RS485转接等串口设备
- 网卡驱动： 采用DM9000AEP，10/100M兼容
- 音频驱动: 采用WM8960，基于I2S接口，可放音和录音
- SD卡驱动： 可支持SDHC(高速大容量卡)
- USB Host驱动：目前仅支持USB 1.1，可接优盘，键鼠等外设即插即用
- LED驱动： 支持板载4个GPIO控制LED，可自定义功能
- 按键驱动：支持板载8个中断式按键，可自动定义功能
- PWM驱动：支持板载PWM控制蜂鸣器，可以自由调节输出频率
- ADC驱动：支持板载可调電阻ADC转换
- SPI驱动：原厂自带，未经测试
- I2C驱动：支持板载WM8960音频芯片控制
- HDMI驱动：支持HDMI和LCD同步输出，并包含音频讯号
|
|
实用测试程序 |
LED-Test:LED测试 |
|
| Buttons: 按键测试 |
| ADC测试：测试ADC转换，位于系统的/Windows目录 |
| watchdog: 测试看梦狗功能 |
| Backlight: 测试背光控制 |
| PWM-Buzzer: 测试PWM控制蜂鸣器输出 |
| HDMI Setting: 设置HDMI输出模式，主要用于LCD同时输出时的设定 |
| Recorder: 录音测试 |
| SerialPort: 串口助手 |
| AutoRun Setting: 设置开机自动运行，非常适合公司客户用来开机自动运行专用程序 |
| iMac: 在線设置开发板的MAC地址 |
| 此栏预留 |
|
|
|
| |
| Android 4.0运行截图 |
|
 |
|
流畅的动态桌面 |
解 锁 |
APP |
| |
|
|
|
|
|
Widgets |
游戏: 愤怒的小鸟 |
游戏: 忍者水果 |
| |
|
|
|
|
|
FriendlyARM iTest |
電话(需配合電话模块使用) |
CMOS or CCD Camera |
| |
|
|
|
|
|
串口助手设置 |
I2C-EEPROM Read/Write Test |
LED Control |
| |
|
|
|
|
|
PWM控制蜂鸣器 |
ADC Testing |
Ethernet Setting |
| |
|
|
|
|
|
3G拨号上网 |
Backlight Adjust |
WiFi Setting |
| |
|
|
|
|
|
HDMI Setting |
网页浏览 |
電子书 |
| |
|
|
|
|
|
Tomcat(支持录音) |
3G短信收发(需配合3G模块使用) |
QQ for Pad |
| |
|
|
| |
|
|
|
|
|
播放1080P高清视频 |
HDMI高清输出(含音频讯号) |
图片浏览 |
| |
|
|
|
|
|
PPLive |
Music |
Office Excel |
| |
|
|
|
|
|
Google Play |
Microchip Accessory Demo |
Ardunio Control Demo |
| |
|
|
|
|
|
语音识别(讯飞) |
手写输入(讯飞) |
跑分测试 |
| |
|
|
|
|
|
pdf阅读 |
浏览带Flash的网页 |
3D测试 |
|
| |
| Android 2.3运行截图 |
|
|
|
缺省桌面 |
炫酷流畅的3D应用软件界面 |
触摸循环校准 |
| |
|
|
|
|
|
3G拨号上网 |
3G短信收发 |
有線网络设置 |
| |
|
|
|
|
|
流畅运行"愤怒的小鸟"游戏 |
流畅运行"切水果游戏" |
可录音说话的汤姆猫 |
| |
|
|
|
|
|
使用CMOS摄像头进行QQ视频聊天 |
通过SD WiFi上优酷 |
蓝牙 |
| |
|
|
|
|
|
HDMI输出 |
高清视频播放 |
背光调节 |
| |
|
|
|
|
|
iTest界面 |
串口助手 |
LED测试 |
| |
|
|
|
|
|
電子书阅读 |
PWM输出 |
ADC转换 |
| |
|
|
|
|
|
MP3播放 |
EEPROM读写测试 |
Quadrant Advanced跑分(最高者為Mini210) |
|
|
|
|
| |
| Linux + Qt运行截图 |
| 说明:(待写) |
|
|
|
FriendlyARM Apps |
SMPlayer |
3G拨号上网 |
| |
|
|
|
|
|
Qtopia4(Phone Version) |
Leds Testing |
Buttons Testing |
| |
|
|
|
|
|
GPRS Group Message |
GPRS Single Message |
GPRS拨号上网 |
| |
|
|
|
|
|
CMOS Camera(Preview & Snapshot) |
I2C-EEPROM Read/Write Testing |
LCD Testing |
| |
|
|
|
|
|
Caculator(Qtopia2自带) |
Backlight Adjust |
Browser |
| |
|
|
|
|
|
PWM控制蜂鸣器 |
Touch Testing: Stable, Accurate |
English UI |
| |
|
|
|
|
|
Serial Assistant |
Magic Geometry |
Network Setting |
| |
|
|
|
|
|
Ping Testing |
Gallery(Qtopia2自带) |
Video(Qtopia2自带) |
| |
|
|
|
|
|
Music(Qtopia2自带) |
Japanese UI |
File Manager |
| |
|
|
|
|
|
Date & Time Setting |
Language Setting |
Soft Keyboard |
| |
|
|
|
|
|
Stop Watch |
Power Manager |
System Info. |
| |
|
|
|
|
|
Automount SD Card/USB Mass Storage |
Barcode Reading |
Rotate Setting |
| |
|
|
|
|
|
Qt/E 4.7.0(Qt4) |
Qt4 Demo |
Qt4 Launcher |
| |
|
|
|
|
|
USB Camera(Preview & Snapshot) |
HDMI和LCD同步输出(含音频讯号) |
Recorder |
| |
|
|
|
|
|
Watchdog Testing |
Autorun Setting |
|
|
|
|
|
| |
| Windows CE6.0运行截图 |
| 说明:(待写) |
|
|
|
FriendlyARM Apps |
LED Testing |
Buttons Testing |
| |
|
|
|
|
|
PWM控制蜂鸣器 |
ADC Testing |
Recording Testing |
| |
|
|
|
|
|
Serial Assistant |
WatchDog Testing |
Network Setting |
| |
|
|
|
|
|
Browser |
WiFi Setting |
Backlight Adjust |
| |
|
|
|
|
|
System Info |
Rotate |
HDMI Setting |
| |
|
|
|
|
|
Date & Time Setting |
Touch Testing: Stable, Accurate |
中文输入(系统自带) |
| |
|
|
|
 |
|
计算器 |
Music |
Video |
| |
|
|
|
|
|
Explore |
开机自动运行设定 |
HDMI同步输出(含音频) |
| |
|
|
|
| |
| 包装清单 |
- Tiny210核心板和开发参考底板: 各1片
- LCD模块(可选): 1片
- DVD资料光盘: 1张
- 交叉串口線: 1条
- miniUSB線: 1条
- 网線: 1条
- 電源适配器:1条，输出5V/2A(4.3"套餐采用5V/1A)，品质认证
- 文档：(1)用户手册 (2)原理图 (3)底板PCB (4)芯片和LCD数据手册等
|
| |
