快速上手，快速产品开发，尽在Smart210 |
| 敬告：為了避免和Tiny210核心板产品名称混淆，Tiny210V2现已改名為Smart210，并搭配最新底板Smart210SDK-1305，同时可兼容使用各种老底板Tiny210V2SDK-1301等。提示:只是修改名称，其他所有(包括布線、尺寸和接口、生产工艺等)都没有改变。 |
|
|
|
| |

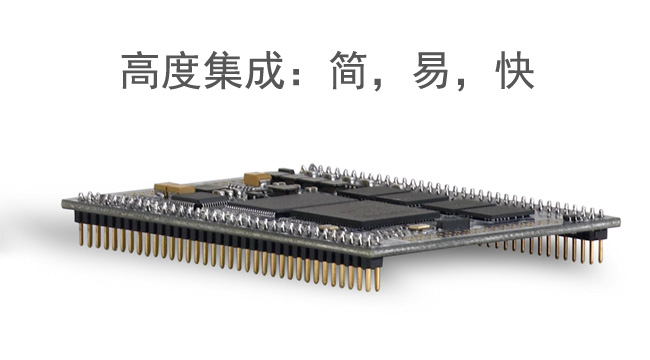

| Smart210核心板简介 |
Smart210是一款高度集成的高性能Cortex-A8核心板，由广州友善之臂设计、生产和发行销售。均采用三星S5PV210作為主处理器，运行主频可高达1GHz，S5PV210内部集成了PowerVR SGX540高性能图形引擎，支持3D图形流畅运行，并可播放1080P大尺寸高清视频。

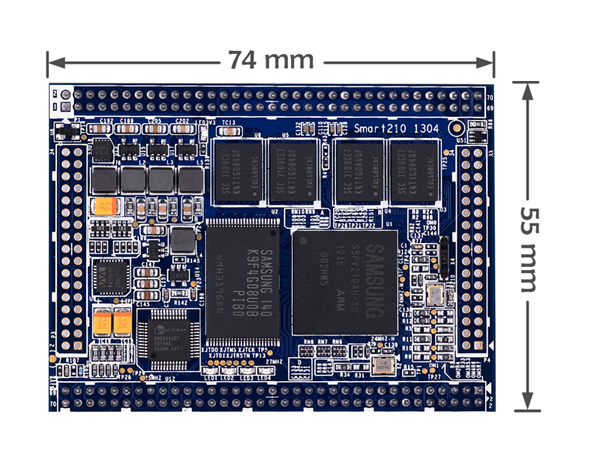

Smart210核心板采用了2.0mm间距的双排针(P1, P2, P3, P4)，尺寸為74x55mm，总共引出208Pin引脚。其中P1和P2排针為标配焊接，它们已经包含了大部分常用的功能；P3和P4空焊，方便用户扩展开发使用。Smart210板上集成了网卡和声卡芯片，非常适合企业用户进行快速产品设计或项目开发，核心板标配512M内存和512M高性能SLC闪存(另有配1GB可选)。
Smart210SDK是Smart210的参考设计底板，它带有各种常见的标准接口，比如HDMI输出，USB Host, SD卡，DB9串口，RJ-45以太网口，音频输入输出口等，还有一些在板资源测试器件如EEPROM，蜂鸣器，按键，GPIO口，SDIO口等等，以便用户全面的评估和使用核心板。在布局上安排上，我们尽量考虑把常用尺寸的LCD模块能够固定在底板上，比如3.5"、4.3"、5"、 7”LCD等，这样用户在使用时不至于把各种電線搅在一起，更增加了开发套件的便携性。
我们还充分地发挥了210支持SD卡启动这一特性，精心研制了功能强大的Superboot-210，无需连接電脑，只要把系统ROM拷贝到SD卡中(可支持高达32G的高速大容量卡)，你就可以极速简单地自动安装各种嵌入式系统(WindowsCE6/Linux/Android/Ubuntu/uCos2或裸机程序等)；这非常适合企业用户批量生产和现场升级更新系统之用！
紧跟时代发展的步伐，我们还采用跨平台的Qt4开发了全新的USB下载工具MiniTools，配合Superboot，用户可以像刷手机一样刷板，它采用了世界通用的Fastboot底层驱动，因此可以通吃几乎所有Windows系统(含32/bit-bit机器)，并且可以支持各种发行版Linux，如Fedora、Ubuntu等系统。
使用MiniTools，无需串口连接，只要USB，用户可以选择单个或多个系统映像文件，下载和烧写一气呵成，真正实现一键烧写；另外，MiniTools还支持下载到内存运行，以及一键快速启动功能，因此，MiniTools也非常适合开发者快速调试开发之用！ |
| |
| Smart210核心板资源概览 |
CPU处理器
- Samsung S5PV210，基于CortexTM-A8，运行主频1GMHz
DDR2 RAM内存
- 512MB DDR2 RAM @200Mhz
- 32bit数据总線
FLASH存储
- 标配512M SLC NAND Flash
- 可选1GB SLC NAND Flash
引脚接口
- 2 x 60 pin 2.0mm space DIP connector
- 2 x 34 pin 2.0mm space DIP connector
在板资源
- 4 x User LED (Green)
- Ethernet Chip: DM9000AEP
- Codec Chip: WM8960
- Supply Voltage from 2V to 6V
PCB规格尺寸
- 6层高密度電路板，采用沉金工艺生产
- 74 x 55 x 10 (mm)
软件支持(详细特性见后面说明)
- Superboot-210
- Linux2.6.35 + Qtopia-2.2.0 + Qtopia4 + QtE-4.8.5
- Android 2.3(基于Linux-2.6.35)
- Android 4.0(基于Linux-3.0.8)
- WindowsCE 6.0
- 详尽的裸机教程及代码示例
- uCos2实时操作系统
|
|
|
|
|
| |
| Smart210开发参考底板 |
| Smart210参考开发底板现有2个版本，各自特性说明如下表所列：
|
Smart210开发参考底板版本比较 |
| |
Smart210SDK标准版 |
Smart210SDK 3G监控板 |
| 名称 |
Smart210SDK 1305 |
Smart210SDK-3G 1208 |
尺寸 |
180 x 130 (mm) |
180 x 130 (mm) |
| 适用于 |
Smart210核心板 |
Smart210核心板 |
| miniPCIe接口座 |
- |
支持常见長卡和短卡3G模块 |
| SIM卡座 |
- |
弹出式SIM卡座 |
| 天線固定 |
支持(位于miniUSB内测) |
支持(位于miniUSB内测) |
| CCD摄像输入 |
- |
支持，采用TVP5150芯片，基于CMOS摄像头接口 |
| CMOS摄像头接口 |
20pin 2.0mm双排针 |
20pin 2.0mm双排针 |
| HDMI输出 |
- 1路HDMI A Type，支持HDMI 1.3
- 支持1080p30视频输出
|
- 1路HDMI A Type，支持HDMI 1.3
- 支持1080p30视频输出
|
| RS232串口 |
2路(基于UART0, 3), DB9座 |
2路(基于UART0, 3), DB9座 |
| TTL串口 |
4路(UART0,1,2,3), 4pin 2.0mm接口座 |
4路(UART0,1,2,3), 4pin 2.0mm接口座 |
| USB Device |
1路，USB 2.0 ，采用miniUSB接口座 |
1路，USB 2.0 ，采用miniUSB接口座 |
| USB Host |
- 3路，USB A型口
- 采用USB 2.0 hub扩展(可兼容USB 1.1)
|
- 3路，USB A型口
- 采用USB 2.0 hub扩展(可兼容USB 1.1)
|
| 音频输入输出 |
- 采用WM8960音频解码芯片
- 支持录音和放音
- 3.5mm耳机座和输入座
- 在板麦克风输入
|
- 采用WM9714音频解码芯片
- 支持录音和放音
- 3.5mm耳机座和输入座
|
| 以太网 |
采用DM9000AEP网卡芯片，100/10M自适应 |
采用DM9000AEP网卡芯片，100/10M自适应 |
| 按键 |
8个独立中断式可编程按键 |
8个独立中断式可编程按键 |
| LED |
4个GPIO控制可编程LED(位于核心板) |
4个GPIO控制可编程LED(位于核心板) |
| RTC实时时钟 |
在板RTC时钟备份電池 |
在板RTC时钟备份電池 |
| 蜂鸣器 |
1路PWM控制蜂鸣器输出 |
1路PWM控制蜂鸣器输出 |
| SDIO扩展口 |
- 30pin 2.0mm双排针
- SDIO:1路 7pin,可外扩SD WiFi
- GPIO: 3个,2pin
- SPI: 1路，4pin
- I2C: 1路, 2pin
- UART: 1路，2pin
- 中断：8个，可复用為GPIO，缺省用于按键
- 電源和地: 包含5V, 3.3V電源，4pin
|
- 30pin 2.0mm双排针
- SDIO:1路 7pin,可外扩SD WiFi
- GPIO: 3个,2pin
- SPI: 1路，4pin
- I2C: 1路, 2pin
- UART: 1路，2pin
- 電源和地: 包含5V, 3.3V電源，4pin
|
| SD卡座 |
弹出式SD卡座，最高可支持32G |
弹出式SD卡座，最高可支持32G |
| LCD接口 |
- 3个LCD接口座(适用于不同用途和位置结构固定)
- 支持一線触摸
- 支持背光可调
- 支持電容触摸屏
- 支持RGB888模式
|
- 3个LCD接口座(适用于不同位置的结构固定)
- 支持一線触摸
- 支持背光可调
- 支持電容触摸屏
- 支持RGB888模式
|
| LCD固定孔 |
适用于3.5", 4.3", 5", 7"等尺寸LCD模块 |
适用于3.5", 4.3", 5", 7"等尺寸LCD模块 |
| MIPI DSI接口 |
30pin, 2.0mm间距，兼容Mini210S的MIPI接口 |
30pin, 2.0mm间距，兼容Mini210S的MIPI接口 |
| 供電 |
DC 5V/2A |
DC 5V/2A |
| PCB文件格式 |
- 设计软件: Cadance(Allegro)
- PCB文件尾缀: "brd"，另有导出dxf、 pdf格式
|
- 设计软件: Cadance(Allegro)
- PCB文件尾缀: "brd"，另有导出dxf、pdf格式
|
| 原理图文件格式 |
- 设计软件：OrCAD
- 原理图文件尾缀："dsn"，另有导出pdf格式
|
- 设计软件：OrCAD
- 原理图文件尾缀："dsn"，另有导出pdf格式
|
|
| Smart210 3G监控版底板接口布局图 |
|

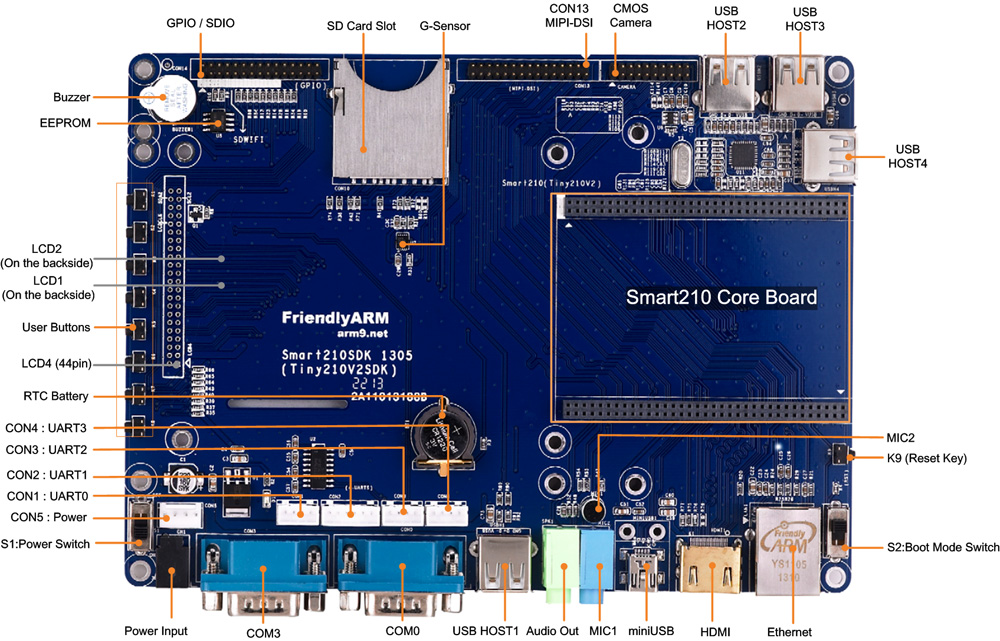

| Smart210标准版底板接口布局图 |
|
|
|
推荐套餐 |
|
|
|
|
说明 |

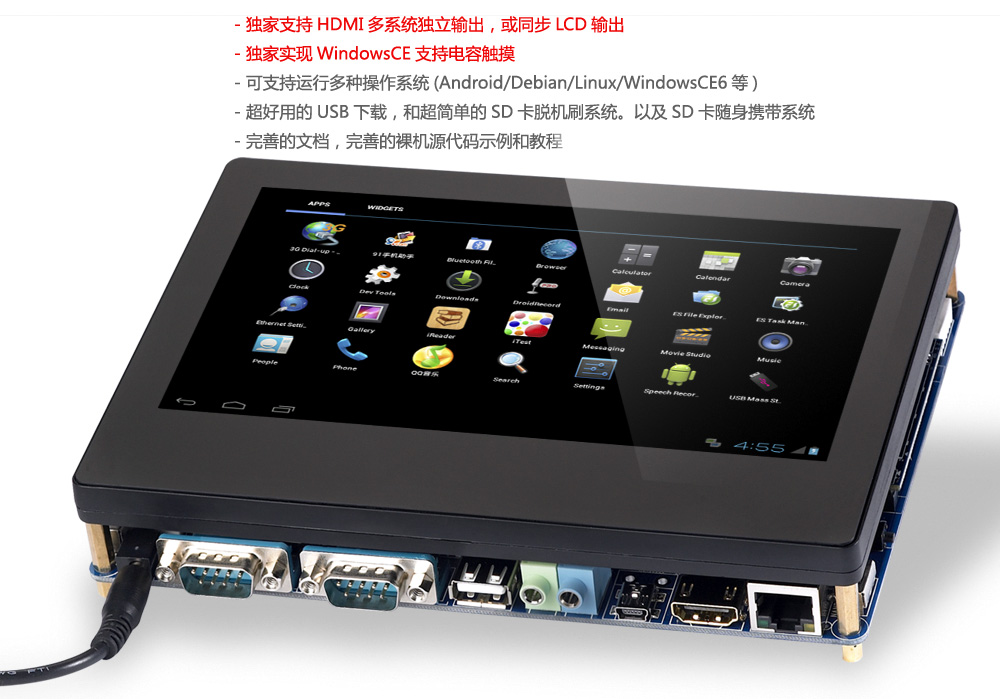

标准版配7"電容触摸屏 |

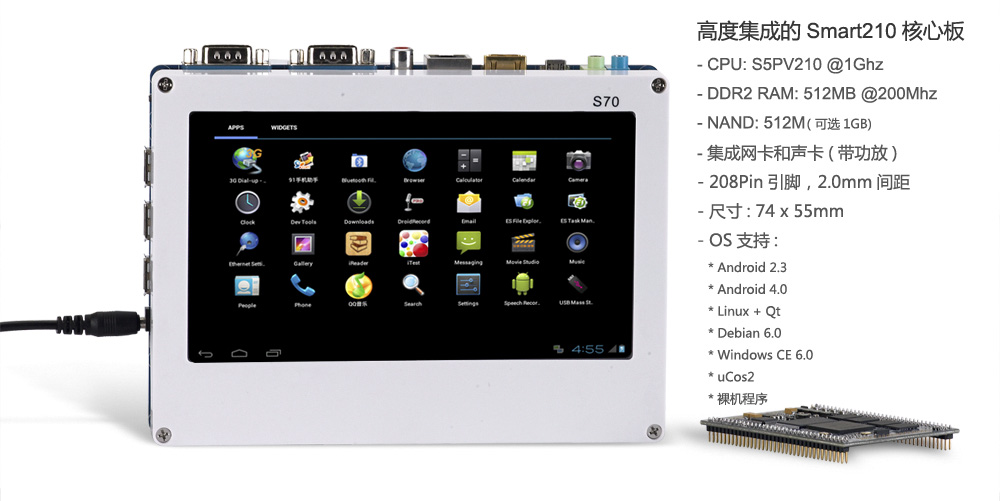

标准版配7"電阻触摸屏 |
标准版配4.3"電阻触摸屏 |
售价(不含税) |
RMB 599(促销价) |
RMB 588(促销价) |
RMB 499(促销价) |
订货型号 |
Smart210SDK-S700 |
Smart210SDK-S70 |
Smart210SDK-P43 |
简要特性 |
- LCD分辨率：800x480
- 触摸： 五点電容触摸
- 背光: LED背光，背光可调
- 存储容量: 512M内存，512M闪存
- 预装OS: Android 4.0
- 供電： 5V/2A
|
- LCD分辨率：800x480
- 触摸： 精准一線電阻触摸
- 背光: LED背光，背光可调
- 存储容量: 512M内存，512M闪存
- 预装OS: Android 4.0
- 供電： 5V/2A
|
- LCD分辨率：480x272
- 触摸： 精准一線電阻触摸
- 背光: LED背光，背光可调
- 存储容量: 512M内存，512M闪存
- 预装OS: Android 4.0
- 供電： 5V/2A
|
|
|
|
|
|
说明 |
3G监控版配7"電容触摸屏 |
3G监控版配7"電阻触摸屏 |
3G监控版配4.3"電阻触摸屏 |
售价(不含税) |
RMB 700 |
RMB 650 |
RMB 600(促销价) |
订货型号 |
Smart210SDK-3G-S700 |
Smart210SDK-3G-S70 |
Smart210SDK-3G-P43 |
简要特性 |
- LCD分辨率：800x480
- 触摸：五点電容触摸
- 背光: LED背光，背光可调
- 支持miniPCIe接口3G无線上模块
- 支持CCD摄像头输入
- 存储容量: 512M内存，512M闪存
- 预装OS: Android 4.0
- 供電： 5V/2A
|
- LCD分辨率：800x480
- 触摸： 精准一線電阻触摸
- 背光: LED背光，背光可调
- 支持miniPCIe接口3G无線上模块
- 支持CCD摄像头输入
- 存储容量: 512M内存，512M闪存
- 预装OS: Android 4.0
- 供電： 5V/2A
|
- LCD分辨率：480x272
- 触摸： 精准一線電阻触摸
- 背光: LED背光，背光可调
- 支持miniPCIe接口3G无線上模块
- 支持CCD摄像头输入
- 存储容量: 512M内存，512M闪存
- 预装OS: Android 4.0
- 供電： 5V/2A
|
|
|
|
| LCD显示屏系列 |
| 以下LCD均采用一線接口触摸，Superboot可自动探测它们的型号，各个系统即插即用，十分方便。比如，如果你的开发板(配7寸屏)烧写了Android系统，若要使用10.1寸屏(W101)，只需更换一下LCD即可，无需重新刷机，也无需设置任何参数。 |
|
|
|
|
3.5"LCD |
4.3"LCD |
5"LCD |
7"LCD |
| 型号：P35 |
型号：P43 |
型号：W50 |
型号：S70 |
特性简介:
- 分辨率:320x240，精准電阻触摸
- LED背光，背光可调
- 带固定面板,外形尺寸:100x78mm
- 供電: 5V/1A |
特性简介:
- 分辨率:480x272，精准電阻触摸
- LED背光，背光可调
- 带固定面板，外形尺寸:110x88mm
- 供電: 5V/1A |
特性简介:
- 分辨率:800x480，精准電阻触摸
- LED背光，背光可调
- 带固定面板，外形尺寸:130x93mm
- 供電: 5V/1A |
特性简介:
- 分辨率:800x480，精准電阻触摸
- LED背光，背光可调
- 带固定面板，外形尺寸:180x130mm
- 供電: 5V/2A |
|
|
|
|
|
7"LCD |
8"LCD |
10.1"LCD |
7"LCD |
| 型号：A70 |
型号：L80 |
型号：W101 |
型号：S700 |
特性简介:
- 分辨率:800x480，精准電阻触摸
- LED背光，背光可调
- 带固定面板,外形尺寸:180x130mm
- 供電: 5V/2A |
特性简介:
- 分辨率:640x480，精准電阻触摸
- CCFL背光，背光可开关
- 带固定面板,外形尺寸:202x162mm
- 供電: 12V/3A |
特性简介:
- 分辨率:1024x600，精准電阻触摸
- LED背光，背光可调
- 带固定面板,外形尺寸:25x16cm
- 供電： 5V/2A |
特性简介:
- 分辨率:800x480, 電容触摸
- LED背光，背光可调
- 带精心定制的外壳，尺寸18x13cm
- 供電: 5V/2A
|
|
|
| |
|
3G无線上网模块系列 |
下面列出了市面上常见的各种miniPCIe 3G模块，配合我们开发的简单易用的3G拨号软件，它们都可以在开发板上即插即用，用户只需点几下，就可以轻松拨号，或者发送短信，还可以设置為开机拨号上网，非常适合快速产品开发。
有特殊需求的客户，也可以和我们联系定制拨号软件。 |
|
|
|
|
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
| 型号：ZTE MF210 |
型号：ZTE AC200 |
型号：HUAWEI EM770W |
型号：HUAWEI EM775 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850(900)MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm
- VID:PID 19d2:0117 |
特性简介:
- 制式:EVDO/CDMA
- 频段:
·CDMA800MHz
- 速度:3.1M/1.8Mbps
- 外形尺寸:26.80x30x4.7mm
- VID:PID 19d2:0094 |
特性简介:
- 制式: HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850MHz
·GSM1850/900/1800/1900MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x5mm
- VID:PID 12d1:1001 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/1700/900/850MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:26.80x30x4.7mm
- VID:PID 12d1:140c |
|
|
|
|
|
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
| 型号：ZTE AD3812V2 |
型号：ZTE MC2716 |
型号：LONGSUN U7300 |
型号：LONGSUN U6300 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm
- VID:PID 19d2:ffeb |
特性简介:
- 制式:EVDO/CDMA20001X
- 频段:
·CDMA800/900MHz
- 速度:3.1M/1.8Mbps
- 外形尺寸:51x30x4.7mm
- VID:PID 19d2:ffed |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/900MHz
·GSM850/900/1800/1900MHz
- 速度:21M/5.76Mbps
- 外形尺寸:51x30x4.6mm
- VID:PID 1c9e:9603 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850MHz
·GSM850/900/1800/1900MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.6mm
- VID:PID |
|
|
|
|
|
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
miniPCIe 3G模块 |
| 型号：LONGSUN T5300 |
型号：LONGSUN C5300 |
型号： |
型号： |
特性简介:
- 制式:HSUPA/HSDPA/TD-SCDMA
- 频段:
·TD-HSPA 1900/2100MHz
- 速度:2.5M/2.8Mbps
- 外形尺寸:51x30x4.6mm
- VID:PID 04cc:2263 |
特性简介:
- 制式:EVDO/CDMA
- 频段:
·CDMA800MHz
- 速度:3.1M/1.8Mbps
- 外形尺寸:26.5x30x4.6mm(上图中上半部可折断移除)
- VID:PID 1c9e:9e00 |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850(900)MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm |
特性简介:
- 制式:HSUPA/HSUPA/WCDMA
- 频段:
·UMTS2100/1900/850(900)MHz
·GSM1900/1800/900/850MHz
- 速度:7.2M/5.76Mbps
- 外形尺寸:51x30x4.7mm |
|
|
|
|
|
USB 3G上网卡 |
USB 3G上网卡 |
USB 3G上网卡 |
USB 3G上网卡 |
| 型号：中兴A356(适于中國移动) |
型号：中兴AC581(适于中國電信) |
型号：华為EC167(适于中國電信) |
型号：华為E261(适于中國联通) |
特性简介:
-
制式:TD-SCDMA/HSUPA
- 频段:
·TD-SCDMA2010-2025Mhz 1880-1920MHz
·GSM:900/1800/850MHz
- 速度:2.8Mbps
- 外形尺寸:80x26x11mm
- 支持Android/Linux |
特性简介:
-
制式:CDMA/EVDO
- 频段:
·CDMA800MHz
- 速度:3.1/1.8Mbps
- 外形尺寸:88.4x25.9x12.3mm
- 支持Android/Linux |
特性简介:
-
制式:CDMA/EVDO
- 频段:
·CDMA: 800/1900MHz
- 速度:下行最大3.1Mbps
- 外形尺寸:80x26x10mm
- 支持Android/Linux |
特性简介:
-
制式:WCDMA/HSDPA/HSUPA
- 频段:
·UMTS2100MHz
- 速度:7.2M/5.6Mbps
- 外形尺寸:75x27x12.4mm
- 支持Android/Linux |
| |
|
|
|
|
| |
| 无線WiFi模块系列 |
|
|
|
|
SD WiFi |
迷你USB WiFi |
USB WiFi |
|
| 型号: SDWIFI-YS09 |
型号：N8508 |
型号: USBWiFi02 |
|
特性简介:
- 无線标准: IEEE 802.11b/g
- 传输速率: 54Mbps
- 芯片：Marvell
- 接口类型: SDIO
- 尺寸: 24x35mm
- 支持Android/Linux/WindowsCE |
特性简介:
- 无線标准: IEEE 802.11b/g/n
- 传输速率: 150Mbps
- 芯片: RTL8192CU
- 接口类型: USB
- 尺寸: 18x14x6mm
- 支持Android/Linux
-
支持AP模式，一键设置，轻松共享 |
特性简介:
- 无線标准: IEEE 802.11b/g/n
- 传输速率: 150Mbps
- 芯片: RT2070/3070
- 接口类型: USB
- 尺寸:
- 支持Android/Linux/WinCE |
|
|
|
| 其他配件 |
|
|
|
|
CMOS摄像头 |
配件名称 |
U配件名称 |
配件名称 |
| 型号: CAM130 |
型号： |
型号: |
型号： |
特性简介:
- 像素: 30w
- 接口: CMOS
- 尺寸:
-
|
特性简介:
-
-
-
-
|
特性简介:
-
-
-
-
|
特性简介:
-
-
-
-
|
|
|
|
|
|
| |
| 裸机示例及教程 |
| 对于很多嵌入式ARM开发者和爱好者，特别是初學者，如何从底层开始了解和學习S5PV210，绝非是一件容易的事！為此，友善之臂的工程师，花了很多时间和心血，基于Mini210S板编写了这份项详尽的裸机教程，以供参考學习之用。
鉴于每个人的认知水平不同，以及我们平时的开发任務比较紧张，我们并不对该教程提供任何方式的直接技术支持。如果你对本教程的内容有任何疑问，可以到论坛(http://www.arm9home.net)反馈，并和其他网友交流讨论。
需要说明的是，我们将对本教程作不定期的维护和补充，请及时留意论坛的更新信息，不再另行通知。本公司(广州友善之臂计算机科技有限公司) 保留本教程的一切解释权。
|
>
|
| |
| Android 4.0软件系统特性 |
最完善的Android 4.0，已批量用于各种高端产品:游戏机，户外广告，医疗器械等 |
支持2D/3D加速，3G拨号，1080P高清视频，HDMI输出(含音频和视频) |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot210 |
支持TF卡脱机快速烧写(根据配置文件)，速度极快(1.8M/秒) |
Superboot专门為企业级用户定制，不开源 |
| 支持TF卡脱机烧写YAFFS2格式映像文件 |
| 支持LCD显示硬件配置信息，烧写进度提示等 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Android 内核 |
版本: Linux-3.0.8 |
完善的BSP |
| 支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| MLC NAND Flash驱动: 2GB(K9GAG08U0F) |
驱动模块, 友善之臂移植 |
| SLC NAND Flash驱动: 256M/512M/1GB |
提供源代码, 友善之臂改进 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 用户按键驱动:8个 |
提供源代码, 友善之臂添加 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动:通道-AIN0 |
提供源代码, 友善之臂添加 |
| CPU本身所带触摸屏控制器驱动 |
提供源代码, 三星原厂BSP所带(未采用，见一線触摸) |
| 一線精准触摸驱动 |
提供源代码, 友善之臂添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(3.5", 4.3", 5", 7", 8", 10.1", 12.1", VGA等) |
提供源代码, 友善之臂移植 |
| USB Host驱动: 支持优盘，蓝牙, USB Hub, USB键鼠等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD/MMC卡驱动:最大可支持32GB |
提供源代码, 三星原厂BSP所带 |
| 串口驱动:4个 |
提供源代码, 三星原厂BSP所带 |
| 板载SD WiFi驱动(Marvell8686) |
驱动模块, 友善之臂移植 |
| USB WiFi驱动：内核自带，对某些类型的卡支持不是太好 |
提供源代码, 内核自带，缺省系统并未包含此驱动(未采用) |
| USB WiFi驱动：可支持更多型号USB无線网卡，更加完善 |
驱动模块，缺省系统已经包含此驱动(未启用) |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 重力感应驱动 |
提供源代码, 友善之臂移植 |
| 以太网络(DM9000) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒體驱动 |
提供源代码, 三星原厂BSP所带 |
| CMOS摄像头驱动(OV8650) |
驱动模块，友善之臂添加移植 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| 2D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| USB转串口驱动: |
提供源代码, 内核自带 |
| 3G驱动: 友善之臂添加，实际就是USB转串口驱动 |
提供源代码, 友善之臂移植 |
| 此栏预留 |
|
|
|
| |
| Android 2.3.2内核特性 |
流畅运行Android 2.3，支持2D/3D加速，1080P高清视频，支持HDMI独立输出，或LCD同步输出 |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot-210 |
支持TF卡脱机快速烧写(根据配置文件)，速度极快(1.8M/秒) |
Superboot专门為企业级用户定制，不开源 |
| 支持TF卡脱机烧写YAFFS2格式映像文件 |
| 支持LCD显示硬件配置信息，烧写进度提示等 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Android 内核 |
版本: Linux-2.6.35 |
完善的BSP |
| 支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| MLC NAND Flash驱动: 2GB(K9GAG08U0F) |
驱动模块, 友善之臂移植 |
| SLC NAND Flash驱动: 256M/512M/1GB |
提供源代码, 友善之臂改进 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 8个用户按键驱动 |
提供源代码, 友善之臂添加 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动(通道: AIN0) |
提供源代码, 友善之臂添加 |
| CPU本身所带触摸屏控制器驱动 |
提供源代码, 三星原厂BSP所带(未采用，见一線触摸) |
| 一線精准触摸驱动 |
提供源代码, 友善之臂添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(5", 7"等): 支持旋转 |
提供源代码, 友善之臂移植，可根据启动参数"lcd="识别，共用同一个内核 |
| USB Host驱动: 支持优盘，蓝牙等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD卡驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个串口驱动 |
提供源代码, 三星原厂BSP所带 |
| 板载SD WiFi驱动(Marvell8686) |
驱动模块, 友善之臂移植 |
| USB WiFi驱动：内核自带，对某些类型的卡支持不是太好 |
提供源代码, 内核自带，缺省系统并未包含此驱动(未采用) |
| USB WiFi驱动：可支持更多型号USB无線网卡，更加完善 |
驱动模块，缺省系统已经包含此驱动(未启用) |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 重力感应驱动 |
提供源代码, 友善之臂移植 |
| 以太网络(DM9000) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒體驱动 |
提供源代码, 三星原厂BSP所带 |
| CMOS摄像头驱动(OV8650) |
驱动模块，友善之臂添加移植 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| 2D加速 |
提供源代码, 三星原厂BSP所带
注意：三星并没有提供OpenGL和OpenVG 源代码，所以目前开发板均缺失 |
| USB转串口驱动: |
提供源代码, 内核自带 |
| 3G驱动: 友善之臂添加，实际就是USB转串口驱动 |
提供源代码, 友善之臂移植 |
| 此栏预留 |
|
|
|
| |
| Linux软件系统特性 |
最完善的Linux系统，支持Qtopia2/QtE4图形系统自由切换, 支持HDMI独立输出，或LCD同步输出 |
交叉编译器 |
arm-linux-gcc-4.5.1-v6-vfp |
和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供 |
Superboot-210 |
支持TF卡脱机快速烧写(根据配置文件)，速度极快(1.8M/秒) |
Superboot专门為企业级用户定制，不开源 |
| 支持TF卡脱机烧写YAFFS2格式映像文件 |
| 支持LCD显示硬件配置信息，烧写进度提示等 |
| 支持自动识别MMC/NAND启动 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7 |
Linux 内核 |
版本: Linux-2.6.35.7 |
完善的BSP |
| 支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| MLC NAND Flash驱动: 2GB(K9GAG08U0F) |
驱动模块, 友善之臂移植 |
| SLC NAND Flash驱动: 256M/512M/1GB |
提供源代码, 友善之臂改进 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 8个用户按键驱动 |
提供源代码, 友善之臂添加 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动(通道: AIN0) |
提供源代码, 友善之臂添加 |
| CPU本身所带触摸屏控制器驱动 |
提供源代码, 三星原厂BSP所带(未采用，见一線触摸) |
| 一線精准触摸驱动 |
提供源代码, 友善之臂添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(5", 7"等): 支持旋转 |
提供源代码, 友善之臂移植，可根据启动参数"lcd="识别，共用同一个内核 |
| USB Host驱动: 支持优盘，蓝牙等 |
提供源代码, 三星原厂BSP所带 |
| USB Device驱动: 支持USB ADB |
提供源代码, 三星原厂BSP所带 |
| SD卡驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个串口驱动 |
提供源代码, 三星原厂BSP所带 |
| 板载SD WiFi驱动(Marvell8686) |
驱动模块, 友善之臂移植 |
| USB WiFi驱动：内核自带，对某些类型的卡支持不是太好 |
提供源代码, 内核自带，缺省系统并未包含此驱动(未采用) |
| USB WiFi驱动：可支持更多型号USB无線网卡，更加完善 |
驱动模块，缺省系统已经包含此驱动(未启用) |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 以太网络(DM9000) |
提供源代码, 友善之臂移植 |
| FIMC驱动 |
提供源代码, 三星原厂BSP所带 |
| JPEG驱动 |
提供源代码, 三星原厂BSP所带 |
| MFC多媒體驱动 |
提供源代码, 三星原厂BSP所带 |
| CMOS摄像头驱动(OV8650) |
驱动模块，友善之臂添加移植 |
| HDMI驱动 |
提供源代码, 三星原厂BSP所带 |
| 3D加速 |
提供源代码, 三星原厂BSP所带 |
| 2D加速 |
提供源代码, 三星原厂BSP所带 |
| USB转串口驱动: |
提供源代码, 内核自带 |
| 3G驱动: 友善之臂添加，实际就是USB转串口驱动 |
提供源代码, 友善之臂移植 |
图形系统
(支持运行时自由切换) |
Qtopia-2.2.0 |
提供全部平台源代码，分為x86和arm两个版本 |
| Qt/Embedded-4.8.5 |
提供全部平台arm版本源代码 |
实用APP |
以下图形界面程序基于Qt2/4创建开发，均為友善之臂独家提供，不提供源代码 |
| 3G拨号程序 |
- 支持100多种USB上网卡，涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
- 支持开机自动3G拨号上网
|
| GPRS短信 |
支持连接串口或USB口GPRS Modem短信收发，支持群发短信 |
| ADC测试程序 |
动态显示ADC转换的结果 |
| LED测试 |
|
| Buttons测试 |
|
| I2C测试 |
用于测试EEPROM读写，十分方便使用 |
| LCD测试 |
支持手动和自动模式 |
| Ping测试 |
图形界面的Ping测试，支持永久Ping和暂时Ping |
| USB摄像头测试 |
支持动态预览和拍照，支持万能USB摄像头驱动 |
| CMOS摄像头测试 |
支持动态预览也拍照 |
| 录音 |
支持ALSA接口的录音 |
| Web浏览器 |
一个完全开源的嵌入式浏览器，基于Qt2创建 |
| Arora浏览器 |
一个完全开源的浏览器，基于WebKit引擎，并基于QtE-4.8.5创建，支持现代网页渲染 |
| 看门狗测试 |
开启后，只有不停地喂狗才能保证系统不重启 |
| 网络设置 |
可设置IP地址，DNS，网关等网络参数，并可保存设置 |
| 背光控制 |
- 128级背光可调
- 可设置背光关闭时间
|
| 语言设置 |
支持中文，英文和日文等语言设置 |
| 随手写 |
主要用于触摸筆的准确性测试 |
| MMC/SD卡和优盘自动挂载和卸载 |
挂载后可在任務栏出现优盘或SD卡图标 |
| Qt-4.8.5切换器 |
可在运行时自由切换到Qtopia-2.2.0系统，不必重启 |
| SMPlayer |
鼎鼎有名的Mplayer播放器之Qt4版本，功能十分强大 |
其他重要系统特性 |
- 支持HDMI输出
- 内置telnet, ftp等网络工具命令
- 内置Telnet Server
- 内置Web Server: 基于Boa
- 内置Ftp Server
- 内置Python: 强大的脚本编程语言，可直接访问控制底层硬件，可调用C程序库，非常适合物联网应用开发
- 内置ssh: 用于遠程访问和设备管理，文件传输等，非常适合遠程调试开发和管理
|
| 此栏预留 |
|
|
|
| |
| Windows CE6软件系统特性 |
独家支持HDMI独立输出，或LCD同步输出 |
开发环境 |
Visual Studio 2005 |
|
Superboot210 |
刷机特性
- 支持从FAT格式SD卡直接读取各个烧写文件: 可自定义文件路径
- 支持TF/SD卡脱机快速烧写WindowsCE内核(NK.bin): 可独立烧写
- 支持SD卡脱机更新开机LOGO: 只需普通的bmp文件即可
- 支持SD卡脱机烧写Linux/Androd/Ubuntu内核和文件系统映像:均可独立烧写，支持YAFFS2/UBI等格式
- 支持MLC/SLC NAND Flash
|
Superboot专门為企业级用户定制，不开源 |
辅助特性
- 支持LCD显示硬件配置信息，烧写进度提示等
- 支持自动识别RAM, Flash类型，并在LCD和串口上输出显示
- 支持自动识别LCD型号: 仅限于带一線控制的LCD背板
- 支持烧写过程LED或蜂鸣器提示：适用于单板无屏的情况
|
启动特性
- 支持自动识别SD/NAND启动
- 支持从SD卡直接启动WindowsCE
- 支持MLC/SLC NAND Flash
|
其他
- 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
- 可為您定制开发专属特性
|
WindowsCE BSP特性 |
|
|
常规特性
- RTC: 可掉電保持实时时钟
- Watchdog：支持
- NAND Flash： 支持MLC和SLC
- LCD驱动： 支持480x272, 640x480, 800x480, 800x600, 1024x768等分辨率各种尺寸的真彩LCD
- 触摸屏驱动：支持一線触摸
- 背光驱动：支持一線控制的背光调节，最高可达128级，系统缺省30秒自动关闭背光(用户可自行调节关闭时间)
- 串口驱动：支持完善的4个串口驱动，可以直接连接GPRS Modem、RS485转接等串口设备
- 网卡驱动： 采用DM9000AEP，10/100M兼容
- 音频驱动: 采用WM8960，基于I2S接口，可放音和录音
- SD卡驱动： 可支持SDHC(高速大容量卡)
- USB Host驱动：目前仅支持USB 1.1，可接优盘，键鼠等外设即插即用
- LED驱动： 支持板载4个GPIO控制LED，可自定义功能
- 按键驱动：支持板载8个中断式按键，可自动定义功能
- PWM驱动：支持板载PWM控制蜂鸣器，可以自由调节输出频率
- ADC驱动：支持板载可调電阻ADC转换
- SPI驱动：原厂自带，未经测试
- I2C驱动：支持板载WM8960音频芯片控制
- HDMI驱动：支持HDMI和LCD同步输出，并包含音频讯号
|
|
HDMI输出特性(直接连接HDTV的高清接口)
S5PV210的HDMI的输出模式比较繁多，详细列表如下:
- 1920 x 1080P @60Hz: 可定义為"HDMI1080P60"
- 1920 x 1080P @30Hz: 可定义為"HDMI1080P30"
- 1920 x 1080I @60Hz: 可定义為"HDMI1080I60"
- 1280 x 720P @60Hz: 可定义為"HDMI720P60"
- 1024 x 576P @60Hz, 16:9: 可定义為"HDMI576P16X9"
- 768 x 576P @60Hz, 4:3 : 可定义為"HDMI576P4X3"
- 800 x 480P @60Hz, 16:9 : 可定义為"HDMI480P16X9"
- 640 x 480P @60Hz, 4:3 : 可定义為"HDMI480P4X3"
- 1024 x 576P倍显 @60Hz, 16:9 : 可定义為"HDMI576P16X9D"
- 768 x 576P倍显 @60Hz, 4:3 : 可定义為"HDMI576P4X3D"
- 800 x 480P倍显 @60Hz, 16:9 : 可定义為"HDMI480P16X9D"
- 640 x 480P倍显 @60Hz, 4:3 : 可定义為"HDMI480P4X3D"
说明:
- 1.1080P表示逐行输出(Progressive)，1080I表示隔行输出(Interlaced)
- 2. 倍显是指把原本1个像素显示，通过CPU硬件放大输出為4个像素，此时有可能会超出電视的显示區域
- 3. 以上各种输出模式均可以在烧写配置文件FriendlyARM.ini中通过LCD_Type来定义。(注意:当使用独立的HDMI显示模式时，并不能保证同时从LCD显示输出相同的内容)
- 4. 当使用HDMI和LCD同时输出模式时(也就是定义LCD_TYPE為LCD的型号，比如LCD_TYPE=S70)，可在系统中通过软件来设置有效的HDMI输出模式，详细请自行运行调节设定為理想的效果
|
|
实用测试程序 |
LED-Test:LED测试 |
|
| Buttons: 按键测试 |
| ADC测试：测试ADC转换，位于系统的/Windows目录 |
| watchdog: 测试看梦狗功能 |
| Backlight: 测试背光控制 |
| PWM-Buzzer: 测试PWM控制蜂鸣器输出 |
| HDMI Setting: 设置HDMI输出模式，主要用于LCD同时输出时的设定 |
| Recorder: 录音测试 |
| SerialPort: 串口助手 |
| AutoRun Setting: 设置开机自动运行，非常适合公司客户用来开机自动运行专用程序 |
| iMac: 在線设置开发板的MAC地址 |
| 此栏预留 |
|
|
|
| |
| Android 4.0运行截图 |
|
|
|
缺省桌面 |
炫酷流畅的3D应用软件界面 |
触摸循环校准 |
| |
|
|
|
|
|
3G拨号上网 |
3G短信收发 |
有線网络设置 |
| |
|
|
|
|
|
流畅运行"愤怒的小鸟"游戏 |
流畅运行"切水果游戏" |
可录音说话的汤姆猫 |
| |
|
|
|
|
|
使用CMOS摄像头进行QQ视频聊天 |
通过SD WiFi上优酷 |
蓝牙 |
| |
|
|
|
|
|
HDMI输出 |
高清视频播放 |
背光调节 |
| |
|
|
|
|
|
iTest界面 |
串口助手 |
LED测试 |
| |
|
|
|
|
|
電子书阅读 |
PWM输出 |
ADC转换 |
| |
|
|
|
|
|
MP3播放 |
EEPROM读写测试 |
Quadrant Advanced跑分(最高者為Mini210) |
|
|
|
|
| |
| Linux + Qt运行截图 |
|
|
|
FriendlyARM Apps |
SMPlayer |
3G拨号上网 |
| |
|
|
|
|
|
Qtopia4(Phone Version) |
Leds Testing |
Buttons Testing |
| |
|
|
|
|
|
GPRS Group Message |
GPRS Single Message |
GPRS拨号上网 |
| |
|
|
|
|
|
CMOS Camera(Preview & Snapshot) |
I2C-EEPROM Read/Write Testing |
LCD Testing |
| |
|
|
|
|
|
Caculator(Qtopia2自带) |
Backlight Adjust |
Browser |
| |
|
|
|
|
|
PWM控制蜂鸣器 |
Touch Testing: Stable, Accurate |
English UI |
| |
|
|
|
|
|
Serial Assistant |
Magic Geometry |
Network Setting |
| |
|
|
|
|
|
Ping Testing |
Gallery(Qtopia2自带) |
Video(Qtopia2自带) |
| |
|
|
|
|
|
Music(Qtopia2自带) |
Japanese UI |
File Manager |
| |
|
|
|
|
|
Date & Time Setting |
Language Setting |
Soft Keyboard |
| |
|
|
|
|
|
Stop Watch |
Power Manager |
System Info. |
| |
|
|
|
|
|
Automount SD Card/USB Mass Storage |
Barcode Reading |
Rotate Setting |
| |
|
|
|
|
|
Qt/E 4.7.0(Qt4) |
Qt4 Demo |
Qt4 Launcher |
| |
|
|
|
|
|
USB Camera(Preview & Snapshot) |
HDMI和LCD同步输出(含音频讯号) |
Recorder |
| |
|
|
|
|
|
Watchdog Testing |
Autorun Setting |
|
|
|
|
|
| |
| WindowsCE 6.0运行截图 |
|
|
|
FriendlyARM Apps |
LED Testing |
Buttons Testing |
| |
|
|
|
|
|
PWM控制蜂鸣器 |
ADC Testing |
Recording Testing |
| |
|
|
|
|
|
Serial Assistant |
WatchDog Testing |
Network Setting |
| |
|
|
|
|
|
Browser |
WiFi Setting |
Backlight Adjust |
| |
|
|
|
|
|
System Info |
Rotate |
HDMI Setting |
| |
|
|
|
|
|
Date & Time Setting |
Touch Testing: Stable, Accurate |
中文输入(系统自带) |
| |
|
|
|
 |
|
计算器 |
Music |
Video |
| |
|
|
|
|
|
Explore |
开机自动运行设定 |
HDMI同步输出(含音频) |
| |
|
|
|
| |
| 包装清单 |
- Smart210核心板和Smart210SDK开发参考底板: 各1片
- LCD模块: 可选
- DVD资料光盘: 1张
- 交叉串口線: 1条
- miniUSB線: 1条
- 网線: 1条
- 電源适配器:1条，输出5V/2A(4.3"套餐采用5V/1A)，品质认证
- 文档：(1)用户手册 (2)原理图 (3)底板PCB (4)芯片和LCD数据手册等
|
| |
| |
| |
