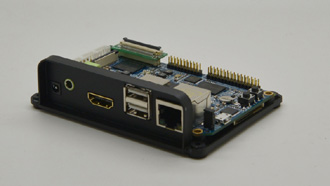

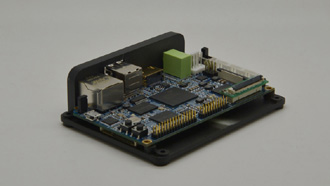

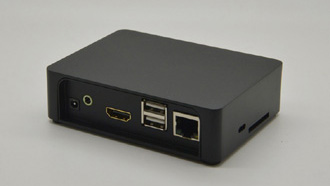

想要一个外壳肿么办？亲，我们已经加紧制作啦，估计3月初批量供货，现在马上放假，工厂木(mù有人了。。
下面是手板照(就是手工制作的样品)，睇睇先：

配件:
LCD
尺寸
7"LCD
8"LCD
5"LCD
售价(不含税)
RMB 300
RMB 500
RMB 280
型号
S70
L80
W50
主要特性
  • 分辨率：800x480
  • 触摸：精准一線電阻触摸
  • LED背光，背光可调
  • 带精致面板,方便固定安装
  • 外形尺寸：180 x 130(mm)
  • 供電： 5V/1A
  • 分辨率：640x480
  • 触摸：精准一線電阻触摸
  • CCFL背光
  • 带精致面板,方便固定安装
  • 外形尺寸：202 x 162(mm)
  • 供電： 12V/1A
  • 分辨率：800x480
  • 触摸：精准一線電阻触摸
  • LED背光，背光可调
  • 带精致面板,方便固定安装
  • 外形尺寸：130 x 93(mm)
  • 供電： 5V/1A
LCD
尺寸
10.1"LCD
7"LCD
7"LCD
售价(不含税)
RMB 700
RMB 400
RMB 800
型号
W101
S700
HD700
主要特性
  • 分辨率：1024x600
  • 触摸：精准一線電阻触摸
  • LED背光，背光可调
  • 带精致面板,方便固定安装
  • 外形尺寸：
  • 供電： 5V/1A
  • 分辨率：800x480
  • 触摸：電容触摸屏
  • LED背光，背光可调
  • 带精致面板,方便固定安装
  • 外形尺寸：180 x 130(mm)
  • 供電： 5V/1A
  • 分辨率：800x1280
  • 触摸：電容触摸屏
  • LED背光，背光可调
  • 带精致面板,方便固定安装
  • 外形尺寸：
  • 供電： 5V/1A



USB摄像头(130w像素) 串口转接板 USB WiFi模块(802.11b/g/n,150M） LCD转接板
80元 50元 100元 50元
更多好玩的配件正在制作之中，敬请期待

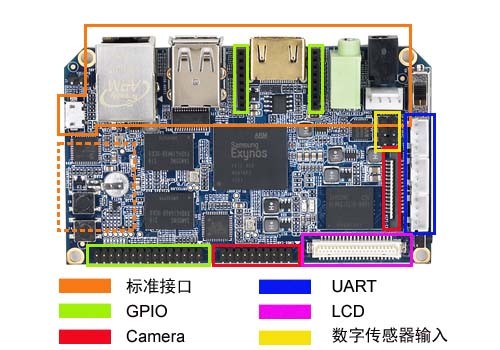

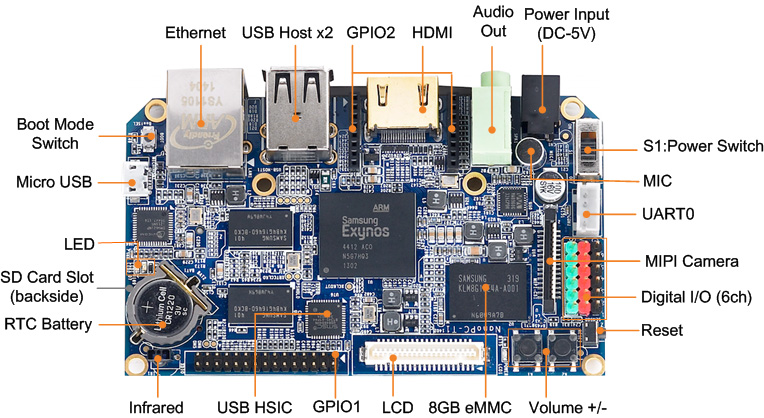

NanoPC-T1接口布局
硬件资源特性(Hardware feature):
主板尺寸/工艺

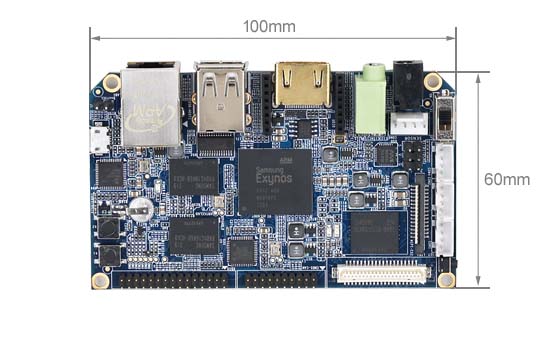

  • PCB尺寸：100x60mm
  • PCB层数：8
  • 沉金工艺
基本配置

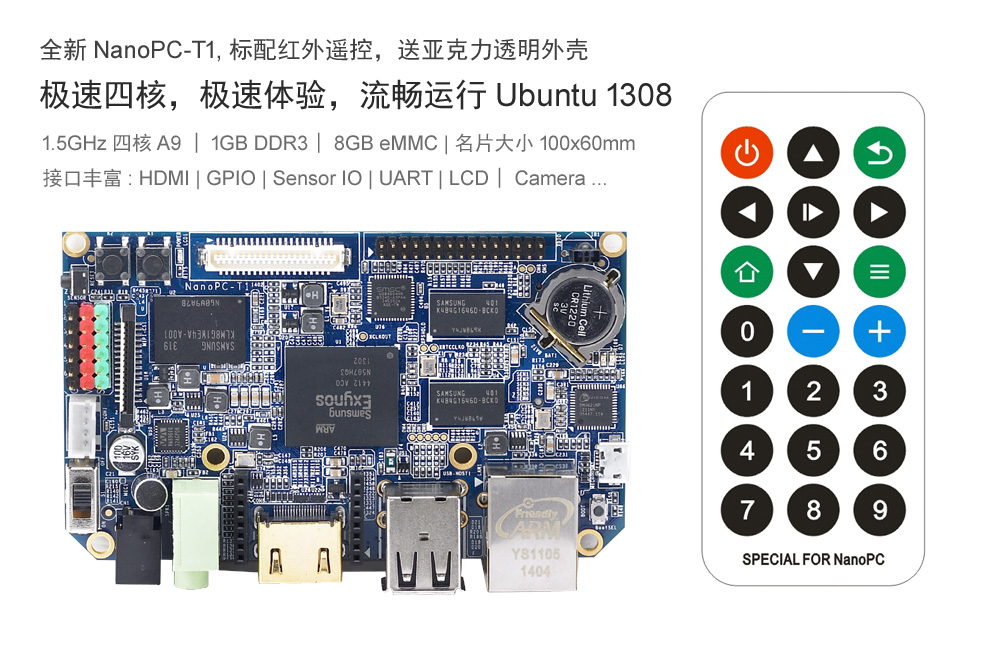

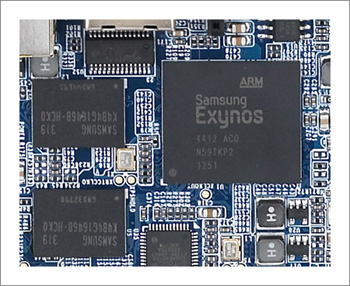

  • CPU运行主频: Cortex-A9四核架构，1.5GHz
  • CPU型号：Samsung Exynos 4412
  • GPU: Mali-400 MP（4+1)多核 GPU
  • 1GB DDR3内存
  • 8GB eMMC 4.41高速闪存
显示输出
  • HDMI输出分辨率: 1080P(1920x1080)
  • 支持HDMI转VGA/DVI
  • 支持MPEG-4/H.263/H.264/VC1/Xvid等视频编码格式最大至1080P@30帧每秒
  • LCD接口：支持RGB88模式，支持電阻/電容触摸，支持LVDS转接
标准接口
  • HDMI: 标准HDMI1.4a ， 1个
  • 红外遥控(配21键遥控器)
  • 音频输出: 3.5mm音频座，1个
  • 音频输入: 板载麦克风
  • 音量+/-按键(可编程)
  • USB 2.0 Host: USB A型口(兼容USB 1.1)，2个, USB 2.0 Host扩展排针, 1路
  • MicroUSB 2.0接口: 1个
  • SD卡座：1个(大卡)，位于背面
  • 以太网: RJ45接口，支持100/10M自适应
  • 電源接口1: 1个, 规格: 4.0/1.7mm
扩展接口
  • GPIO1: 30pin 2.0mm间距双排针，含UARTx2,SPIx1,I2Cx1, GPIOx20, 5V, 3.3V等信号
  • GPIO2: 16pin, 2.0mm间距单排针孔座，含UARTx1, GPIOx2, SDIOx1, USB Host2.0x1
  • UART: 4路
  • MIPI Camera: 15pin, 1.0mm间距贴片座，用于接500万像素以上的高清摄像头
  • LCD接口: 40pin, 0.5mm间距贴片座，支持RGB88模式，支持電阻/電容触摸
  • Digital Sensor(数字传感器): 6路x3pin, 2.54mm间距，
其他资源
  • 用户可编程LED: 2个
  • 复位按键: 1个
  • 板载RTC时钟電池
  • 带过流自熔断保险丝(2A)
功能扩展
  • 3G上网
  • WiFi
  • 蓝牙:
  • 摄像头

Android 5.0.2软件系统特性
全球首款支持4412开发板的Android 5.0.2
交叉编译器
 arm-linux-gcc-4.5.1-v6-vfp 和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供
Superboot-4412
 支持SD卡脱机快速烧写 SD卡脱机刷机，USB一键刷机，专為企业级用户定制，更好用
(不开源)
支持USB下载烧写
支持单个文件/多个文件一键烧写
支持EXT3/4格式系统文件烧写
支持自动识别MMC/NAND启动
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Android 内核
 版本: Linux-3.0.86 完善的BSP
支持EXT4/NFS/FAT32等格式的文件系统 提供源代码, 内核自带
eMMC驱动 提供源代码, 三星原厂BSP所带
看门狗驱动 提供源代码, 三星原厂BSP所带
RTC驱动 提供源代码, 三星原厂BSP所带
4个LED驱动 提供源代码, 友善之臂添加
用户按键驱动:4个 提供源代码, 三星原厂BSP所带
SPI驱动 提供源代码, 内核自带, 未经验证
I2C-EEPROM驱动 提供源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动 提供源代码, 友善之臂添加
ADC驱动:通道-AIN0,1,2,3 提供源代码, 友善之臂添加
電容触摸驱动 提供源代码, 友善之臂移植添加
LCD背光驱动, 支持127级可调 提供源代码, 友善之臂添加
LCD驱动(高清7"和标清7"等) 提供源代码, 友善之臂移植
USB Host驱动: 支持优盘，USB Hub, USB键鼠等 提供源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB 提供源代码, 三星原厂BSP所带
SD/MMC卡驱动:最大可支持32GB 提供源代码, 三星原厂BSP所带
串口驱动:4个 提供源代码, 三星原厂BSP所带
USB WiFi驱动(RTL8192CU) 驱动模块, 友善之臂移植
音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） 驱动模块, 友善之臂添加移植
重力感应驱动 提供源代码, 友善之臂移植
以太网络(DM9621) 提供源代码, 友善之臂移植
FIMC驱动 提供源代码, 三星原厂BSP所带，未经验证
JPEG驱动 提供源代码, 三星原厂BSP所带
MFC多媒體驱动 提供源代码, 三星原厂BSP所带
HDMI驱动 提供源代码, 三星原厂BSP所带
3D加速 提供源代码, 三星原厂BSP所带
注意：三星并没有提供Android层源代码，只提供了可用的库，不影响2D/3D效果和应用开发
2D加速
3G驱动 提供源代码，内核自带
USB转串口驱动 提供源代码, 内核自带
此栏预留

Linux+Qt软件系统特性
最强大，最好用的Linux + Qt系统
交叉编译器
 arm-linux-gcc-4.5.1-v6-vfp 和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供
Superboot-4412
 支持SD卡脱机快速烧写 SD卡脱机刷机，USB一键刷机，专為企业级用户定制，更好用
(不开源)
支持USB下载烧写
支持单个文件/多个文件一键烧写
支持EXT3/4格式系统文件烧写
支持自动识别MMC/NAND启动
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Linux 内核
 版本: Linux-3.5.0 完善的BSP
支持EXT4/NFS/FAT32等格式的文件系统 提供源代码, 内核自带
eMMC驱动 提供源代码, 三星原厂BSP所带
看门狗驱动 提供源代码, 三星原厂BSP所带
RTC驱动 提供源代码, 三星原厂BSP所带
4个LED驱动 提供源代码, 友善之臂添加
用户按键驱动:4个 提供源代码, 三星原厂BSP所带
SPI驱动 提供源代码, 内核自带, 未经验证
I2C-EEPROM驱动 提供源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动 提供源代码, 友善之臂添加
ADC驱动:通道-AIN0,1,2,3 提供源代码, 友善之臂添加
電容触摸驱动 提供源代码, 友善之臂移植添加
LCD背光驱动, 支持127级可调 提供源代码, 友善之臂添加
LCD驱动(高清7"和标清7"等) 提供源代码, 友善之臂移植
USB Host驱动: 支持优盘，USB Hub, USB键鼠等 提供源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB 提供源代码, 三星原厂BSP所带
SD/MMC卡驱动:最大可支持32GB 提供源代码, 三星原厂BSP所带
串口驱动:4个 提供源代码, 三星原厂BSP所带
音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） 驱动模块, 友善之臂添加移植
以太网络(DM9621) 提供源代码, 友善之臂移植
3G驱动 提供源代码，内核自带
USB转串口驱动 提供源代码, 内核自带
嵌入式图形系统界面
(支持运行时自由切换)
 Qtopia-2.2.0 提供全部平台源代码，分為x86和arm两个版本
Qt/Embedded-4.8.5 提供全部平台arm版本源代码
实用APP
 以下图形界面程序基于Qt2/4创建开发，均為友善之臂独家提供，不提供源代码
3G拨号程序
  • 支持100多种USB上网卡，涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
  • 支持开机自动3G拨号上网
GPRS短信 支持连接串口或USB口GPRS Modem短信收发，支持群发短信
ADC测试程序 动态显示ADC转换的结果
LED测试
Buttons测试
I2C测试 用于测试EEPROM读写，十分方便使用
LCD测试 支持手动和自动模式
Ping测试 图形界面的Ping测试，支持永久Ping和暂时Ping
USB摄像头测试 支持动态预览和拍照，支持万能USB摄像头驱动
录音 支持ALSA接口的录音
Web浏览器 一个完全开源的嵌入式浏览器，基于Qt2创建
Arora浏览器 一个完全开源的浏览器，基于WebKit引擎，并基于QtE-4.8.5创建，支持现代网页渲染
看门狗测试 开启后，只有不停地喂狗才能保证系统不重启
网络设置 可设置IP地址，DNS，网关等网络参数，并可保存设置
背光控制
  • 128级背光可调
  • 可设置背光关闭时间
语言设置 支持中文，英文和日文等语言设置
随手写 主要用于触摸筆的准确性测试
MMC/SD卡和优盘自动挂载和卸载 挂载后可在任務栏出现优盘或SD卡图标
Qt-4.8.5切换器 可在运行时自由切换到Qtopia-2.2.0系统，不必重启
SMPlayer 鼎鼎有名的Mplayer播放器之Qt4版本，功能十分强大
其他重要系统特性
  • 内置telnet, ftp等网络工具命令
  • 内置Telnet Server
  • 内置Web Server: 基于Boa
  • 内置Ftp Server
  • 内置Python: 强大的脚本编程语言，可直接访问控制底层硬件，可调用C程序库，非常适合物联网应用开发
  • 内置ssh: 用于遠程访问和设备管理，文件传输等，非常适合遠程调试开发和管理
此栏预留


下载:

ROM
  • 米盒ROM
 下载地址：http://pan.baidu.com/s/1qWCWRXq
  • Android 4.2.2（支持红外遥控)
 下载地址：http://pan.baidu.com/s/1bnAH3Dd (更新日期:2014-04-15)
  • Linux+Qt ROM(暂不支持HDMI输出，需接屏或通过串口登录)
 下载地址：http://pan.baidu.com/s/1qW2PwOc (更新日期:2014-04-15)
  • Ubuntu-1310（完美支持HDMI输出，运行流畅）
 下载地址：http://112.124.9.243/Copy/NanoPC-T1/sd-rom.7z (更新日期:2014-05-23)

Documents
  • NanoPC-T1 User Manual（English）
 下载地址：static/file/NanoPC-usersmanualV041514-041714I.pdf(更新日期:2014-04-21)
  • NanoPC-T1快速入门指南(中文)
 下载地址：static/file/NanoPC-T1-QuickStared.pdf
  • NanoPC-T1 Ubuntu指南(中文)
 下载地址：static/file/NanoPC-T1_Install_Ubuntu_guide-20140523.pdf (更新日期:2014-05-23)
  • NanoPC-T1 QuickStarted(English)
 Download：static/file/NanoPC-usersmanual-012614II.pdf (更新日期:2014-04-15)
  • NanoPC-T1 Ubuntu内核编译指南(中文)
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide.pdf (更新日期:2014-05-23)

Toolchain & Source code
  • Toolchain for Ubuntu
 下载地址：http://112.124.9.243/Copy/NanoPC-T1/toolchain.7z (更新日期:2014-05-23)
  • Ubuntu kernel source code
 下载地址：http://112.124.9.243/Copy/NanoPC-T1/kernel.7z (更新日期:2014-01-26)

Tools
  • Superboot4412(更新:2014-1-26)
 下载地址：http://www.arm9.net/dl/Superboot4412.7z (更新日期:2014-01-26)
  • MiniTools(for Windows)
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide (更新日期:2014-04-15)
  • MiniTools(for Linux)
下载地址：http://www.arm9.net/dl/MiniTools-Linux-20140317.tgz (更新日期:2014-04-15)
  • SD-Flasher刷卡工具
 下载地址：static/file/sd-flasher.zip (更新日期:2014-01-24)

Forum
  • 中文论坛
 http://www.arm9home.net
  • English forum
 http://www.friendlyarm.net/forum

Schematic
  • NanoPC-T1(Current Version)
下载地址：static/file/Schematic-NanoPC-T1.pdf (更新日期:2014-04-24)
  • NanoPC-4412(Old Version）
下载地址：static/file/Schematic_NanoPC-4412_1312.pdf (更新日期:2014-01-24)
裸机视频教程:
广州友善之臂与成都邦飞科技合作推出Tiny4412开发板教學视频系列教程，该系列教程短小精悍，从底层ARM體系结构讲起，逐渐深入到内核机制，驱动开发，应用开发，并配合实际硬件操作，让學习不再枯燥沉闷，让您早日圆梦“ARM攻城狮”！

源代码
  • 源代码
 下载地址：static/file/Tiny4412-bunfly-14.zip

裸机视频教程
  • 01_Uboot烧写
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 02_LED驱动
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 03_MMU内存管理单元
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 04_异常处理模式
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 05_软中断异常
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 06_中断控制管理器
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 07_外部中断
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 08_看门狗中断
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 09_PWM定时器驱动
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 10_裸板时钟频率
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 11_UART串口驱动
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 12_LCD显示屏驱动
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 13_IIC驱动
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide
  • 14_電容触摸屏驱动
 下载地址：static/file/NanoPC-T1_Compiling_Ubuntu_Kernel_guide


更多软件和教程正在制作之中，请留意论坛更新信息


包装清单(标配)
  1. NanoPC-T1(4412)主板: 1片
  2. 遥控器:1只
  3. USB電源線:1条


版权所有：广州友善電子科技有限公司
销售：020-85201025 技术支持：13719442657 技术支持Email: techsupport@friendlyarm.com
地址：广州市科學城科學大道33号视联科技园A座118室
