三星目前有如下几种通用ARM9主控CPU:
- S3C2440: 以下简称2440
- S3C2451：以下简称2451
- S3C2416：以下简称2416
简要说明：
就三星ARM9系列主控而言，根据以上三款CPU的芯片手册性能参数来看，2451是2440的最佳替代品，2416次之。
简单的讲：
接口资源方面：2451 > 2440 > 2416，其中2451的接口更加接近2440，还有多余，可以做到完全兼容；2416的接口少于2440，无法做到完全兼容。
最高运行速度：2451 > 2416 = 2440
芯片价格：2451 < 2440 > 2416
实际上，2416可以称為2451的缩减版，包括bootloader在内，2416的所有程序，都可以在相同外设的2451平台上运行。在三星提供的开发资料中，2416和2451所用的VID/PID (制造商ID/产品ID)都是完全一样的。
我们设计了Mini2451用以代替Mini2440，Micro2451代替Micro2440，它们的接口尺寸和引出管脚都是几乎完全一致的，并且Micro2451和Mini2451的软件可完全通用。
我们还设计了Tiny2416和Tiny2451核心板，它们可兼容Tiny6410和Tiny210，底板可通用；用户可以根据不同的产品功能特性，来选择合适的型号。

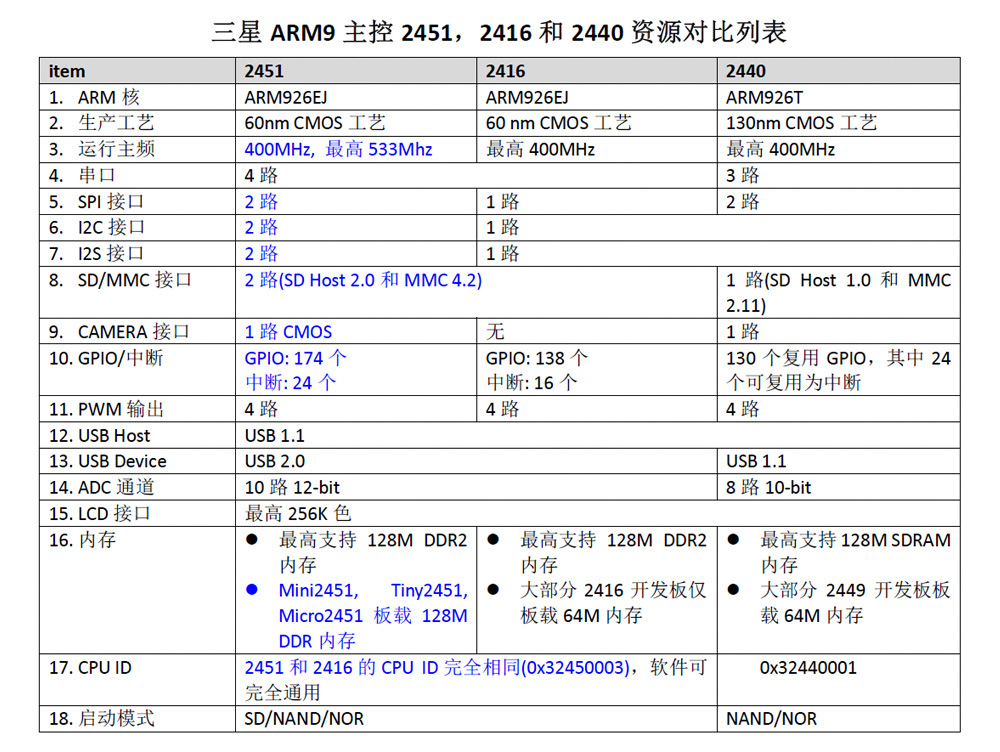

下面是2451, 2416和2440主要性能参数对比(来三星官方CPU数据手册) |
|
| |
|
|
 |
Mini2451单板(Alone) |

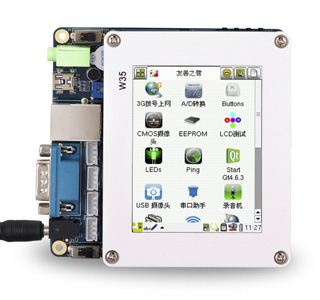

Mini2451 + 3.5"LCD |
Mini2451 + 4.3"LCD |
￥399 |
￥499 |
￥499 |
|
| |
|
| 以下LCD均采用一線接口触摸，Superboot可自动探测它们的型号，各个系统即插即用，十分方便。比如，如果你的开发板(配7寸屏)烧写了Linux系统，若要使用10.1寸屏(W101)，只需更换一下LCD即可，无需重新刷机，也无需设置任何参数。 |
|
|
|
|
尺寸 |
3.5"LCD |
4.3"LCD |
5"LCD |
售价(不含税) |
RMB 200 |
RMB 180 |
RMB 280 |
型号 |
W35 |
H43 |
W50 |
主要特性 |
-
分辨率：320x240
- 触摸： 精准一線電阻触摸
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：100 x 78(mm)
- 供電： 5V/1A
|
- 分辨率：480x320
- 触摸：精准一線電阻触摸
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：110 x 88(mm)
- 供電： 5V/1A
|
- 分辨率：800x480
- 触摸：精准一線電阻触摸
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：130 x 93(mm)
- 供電： 5V/1A
|
|
|
|
|
尺寸 |
7"LCD |
8"LCD |
10.1"LCD |
售价(不含税) |
RMB 300 |
RMB 500 |
RMB 600 |
型号 |
S700 |
H43 |
W50 |
主要特性 |
-
分辨率：800x480
- 触摸：精准一線電阻触摸
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：180 x 130(mm)
- 供電： 5V/1A
|
- 分辨率：640x480
- 触摸：精准一線電阻触摸
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：202 x 162(mm)
- 供電： 5V/1A
|
- 分辨率：1024x600
- 触摸：精准一線電阻触摸
- LED背光，背光可调
- 带精致面板,方便固定安装
- 外形尺寸：130 x 93mm
- 供電： 5V/1A
|
|
| |
|
|
|
|
名称 |
USB 3G上网卡 |
USB高清摄像头 |
迷你USB WiFi |
售价(不含税) |
RMB 200 |
RMB 240 |
RMB 100 |
型号 |
E261 |
CAM-C270 |
N8508 |
主要特性 |
- 制式: HSUPA/WCDMA
- 频段：·UMTS2100/1900/1700/900/850MHz
·GSM1900/1800/900/850MHz
- 速度: 7.2M/5.76Mbps
- 外形尺寸: 26.80 x 30 x 4.7mm
- VID:PID : 12d1:140c
- 适用OS: Linux
|
- 品牌: 罗技
- 照片: 分辨率高达300万像素
- 视频拍摄像素: 1280x720
- 带有降噪功能的内置麦克风
- 接口: USB 2.0
- 提示: 以上特性為原厂商针对PC提供，因开发板性能有限，不一定能完全发挥
|
- 无線标准: IEEE 802.11b/g/n
- 传输速率: 150Mbps
- 芯片: RTL8192CU
- 接口类型: USB
- 尺寸: 18 x 14 x 6mm
- OS支持：Linux
|
|
| |
| |
| |
|
| |

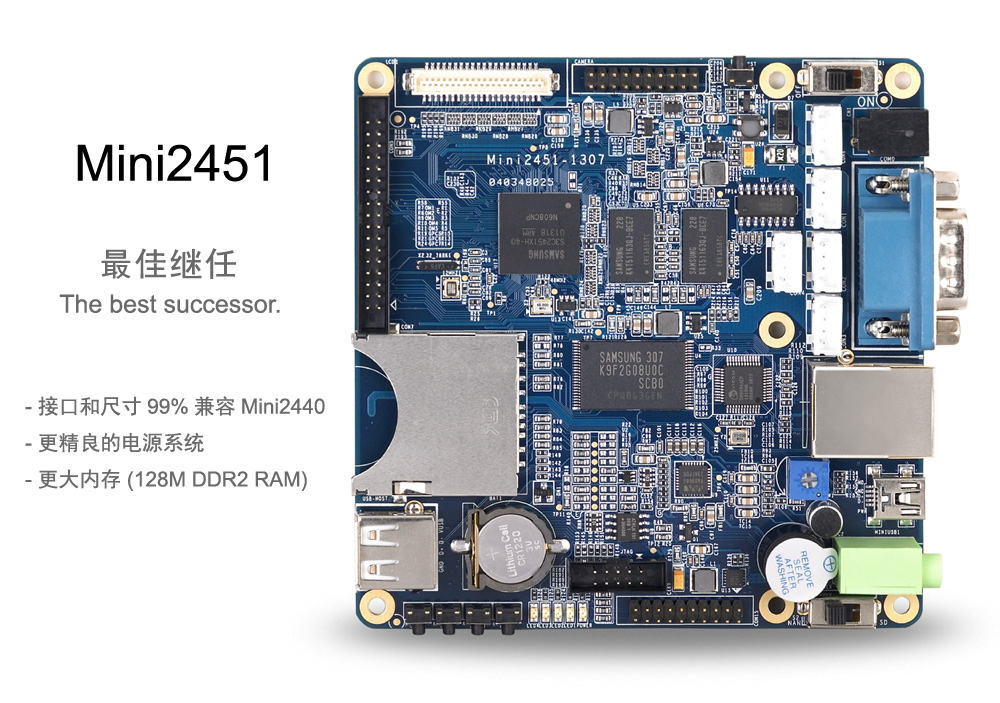

Mini2451是一款高性能，低功耗的ARM9一體化平台板，它由广州友善之臂设计、生产和发行销售。它采用Samsung S3C2451作為主处理器，运行主频最高可达533MHz。作為Mini2440的继任者，它不仅仅是秉承了Mini2440“精于心，简于形”的外观，而且接口定义和布局尺寸几乎99%和Mini2440兼容，非常便于老用户更新换代；也利于新用户充分利用Mini2440现有的众多网络资源。
需要说明的是，根据我们多年研发的经验和用户反馈，Mini2451采用了更精良的電源系统设计，以及更好的信号完整性规划，可以极大避免外接電源的干扰和温度变化带来的影响，因此非常适合环境恶劣的工业控制场合。
除此之外，作為继任者，Mini2451还配备了速度更快，容量更大的128M DDR2内存，并且标配256M SLC NAND Flash(可选1GB)；Mini2451采用我们独家研发的精准一線触摸，它非常适合需要良好触摸效果的人机界面方面的产品项目，并且已经广泛应用到很多工控行业，很多用户对此称赞不已。相比Mini2440，Mini2451采用了更好用的弹出式SD卡座，并具有4个串口，其USB Device為USB 2.0，2路SDIO，2路IIC总線等等。
我们还充分地发挥了2451支持SD卡启动这一特性，精心研制了Superboot-2451，无需连接電脑，只要把目标文件拷贝到SD卡中(可支持大于2G的高速大容量卡)，你就可以在目标板上极快极简单地自动安装各种嵌入式系统(Windows CE6/Linux/Debian/uCos2/裸机程序等)；配合MiniTools，开发者还可以十分方便地通过USB下载单个文件到内存运行，并且通吃各种Windows/Linux平台环境，非常便于调试之用！
得益于我们精心研制的Superboot，用户可以十分简单、方便地仅使用SD卡或USB就可更新或安装各种系统。 |
| |
| |
CPU处理器
DDR2 RAM
FLASH存储
LCD显示
- LCD: 41Pin, 1.0mm间距，兼容Mini2440/Mini6410/Mini210S LCD显示屏，支持一線触摸
- LCD可支持从3.5寸到12.1寸，屏幕分辨率可以达到1024x768象素
网络

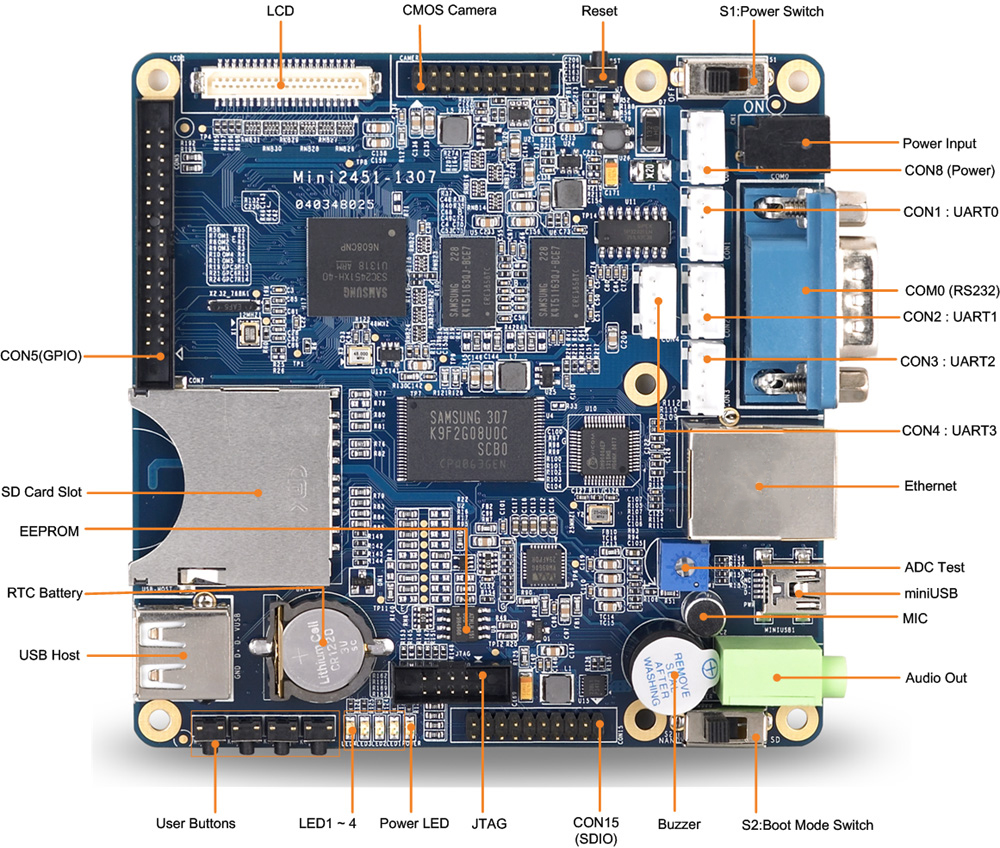

标准接口资源
- 1个DB9式RS232五線串口(另有4个TTL電平串口)
- 1个miniUSB 2.0接口
- 1路3.5mm立體声音频输出接口，1路在板麦克风输入
- 1路USB Host 1.1接口
- 1个弹出式SD卡座
- 5V直流電压输入:接口座型号為DC-23B
在板即用资源
- 1个I2C-EEPROM芯片(256byte)，主要用于测试I2C总線
- 4个用户LED(绿色)
- 4个侧立按键(中断式资源引脚)
- 1个可调電阻，用于ADC转换测试
- 1个PWM控制蜂鸣器
- 板载实时时钟备份電池
外扩接口资源
- 4个串口座: TTL電平, 2.0mm间距；均為三線串口
- 1个JTAG接口: 10pin 2.0mm间距
- LCD接口: 41pin 1.0mm间距贴片座
- 1个SDIO接口: 20pin 2.0mm间距，可接SD WiFi，其中还包含1路SPI，1路IIC，1路串口等)
- 1个CMOS摄像头接口: 20pin 2.0mm间距，可外扩CCD摄像头
- 1个GPIO接口: 34pin, 2.0mm间距，包含了富余的AD输入，中断引脚，I2C, SPI, PWM, 5V & 3.3V電源等端口

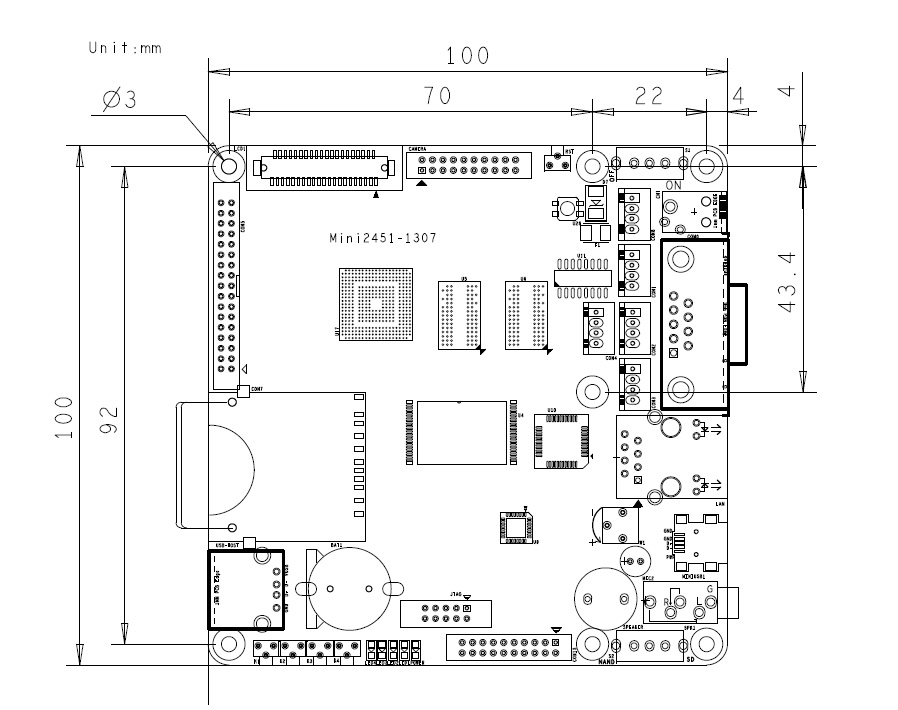

尺寸
软件支持(详细特性见后面说明)
|
| |
| |
|
| |
| |
最完善的Linux系统，支持Qt2/4图形系统自由切换 |
交叉编译器 |
arm-linux-gcc-4.4.3 |
和Mini2440通用，支持硬浮点运算, 独家提供 |
Superboot-2451 |
支持SD卡脱机快速刷机(Linux/WinCE/uCos2/裸机程序等)，简单易用 |
Superboot专门為企业级用户定制，不开源 |
| 支持烧写bin文件和YAFFS2/EXT33/EXT4等多种格式系统映像 |
| 支持NAND烧写和启动校验，更加稳定可靠 |
| 支持LCD显示硬件配置信息，烧写进度提示等，更加方便易用 |
| 支持自动探测NAND型号等，便于维护 |
| 支持自动识别MMC/NAND启动，高效智能 |
| 支持NAND启动时，按下K1键进入USB模式，方便开发调试 |
| 支持用户自定义Linux启动参数(可设置為NFS启动等)，设置灵活 |
| 支持用户自定义WinCE Logo(需為BMP格式文件)，非常简单 |
| 支持USB下载到内存运行，令开发更加高效 |
| 支持真正的USB一键烧写，可选择单个或多个文件，一个按钮搞定，无需串口，独家首创 |
| USB底层驱动采用Fastboot接口，真正跨平台支持 |
| 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7/Linux等各种发行版 |
Linux 内核 |
版本: Linux-3.6 |
完善的BSP |
| 支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 |
提供源代码, 内核自带 |
| 看门狗驱动 |
提供源代码, 三星原厂BSP所带 |
| RTC驱动 |
提供源代码, 三星原厂BSP所带 |
| 4个LED驱动 |
提供源代码, 友善之臂添加 |
| 4个用户按键驱动 |
提供源代码, 友善之臂添加 |
| SPI驱动 |
提供源代码, 内核自带, 未经验证 |
| I2C-EEPROM驱动 |
提供源代码, 三星原厂BSP所带 |
| PWM控制蜂鸣器驱动 |
提供源代码, 友善之臂添加 |
| ADC驱动(通道: AIN0) |
提供源代码, 友善之臂添加 |
| CPU本身所带触摸屏控制器驱动 |
提供源代码, 三星原厂BSP所带(未采用，见一線触摸) |
| 一線精准触摸驱动 |
提供源代码, 友善之臂添加 |
| LCD背光驱动, 支持127级可调 |
提供源代码, 友善之臂添加 |
| LCD驱动(4.3",5",7",8",10"等): 支持旋转 |
提供源代码, 友善之臂移植，可通过一線协议自动识别LCD类型，因此共用一个内核 |
| USB Host驱动: 支持优盘，蓝牙等 |
提供源代码, 三星原厂BSP所带 |
| SD卡驱动 |
提供源代码, 三星原厂BSP所带，友善之臂修改移植 |
| 4个串口驱动 |
提供源代码, 三星原厂BSP所带 |
| SD WiFi驱动 |
暂不支持 |
| USB WiFi驱动：内核自带，对某些类型的卡支持不是太好 |
提供源代码, 内核自带 |
| USB WiFi驱动：可支持更多型号USB无線网卡，更加完善 |
驱动模块，缺省系统已经包含此驱动 |
| 音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放） |
驱动模块, 友善之臂添加移植 |
| 以太网络(DM9000AEP) |
提供源代码, 友善之臂移植 |
| CMOS摄像头驱动(OV8650) |
暂不支持 |
| 2D加速 |
提供源代码, 三星原厂BSP所带 |
| USB转串口驱动: |
提供源代码, 内核自带 |
| 3G驱动: 友善之臂添加，实际就是USB转串口驱动 |
提供源代码, 友善之臂移植 |
图形系统
(支持运行时自由切换) |
Qtopia-2.2.0 |
提供全部平台源代码，分為x86和arm两个版本 |
| Qt/Embedded-4.8.5 |
提供全部平台arm版本源代码 |
实用测试程序 |
以下图形界面程序均為友善之臂独家开发提供，不提供源代码(蓝色部分為开源软件) |
| 图形界面3G拨号程序 |
- 支持WCDMA, CDMA2000, TD-SCDMA等多种网络制式
- 支持开机自动3G拨号上网
|
| GPRS短信 |
支持连接串口或USB口GPRS Modem短信收发，支持群发短信 |
| ADC测试程序 |
动态显示ADC转换的结果 |
| LED测试 |
|
| Buttons测试 |
|
| I2C测试 |
用于测试EEPROM读写，十分方便使用 |
| LCD测试 |
支持手动和自动模式 |
| Ping测试 |
图形界面的Ping测试，支持永久Ping和暂时Ping |
| USB摄像头测试 |
支持动态预览和拍照，支持万能USB摄像头驱动 |
| CMOS摄像头测试 |
支持动态预览也拍照 |
| 录音 |
支持ALSA接口的录音 |
| Web浏览器 |
一个完全开源的嵌入式浏览器，比较老了 |
| 看门狗测试 |
开启后，只有不停地喂狗才能保证系统不重启 |
| 图形界面网络设置 |
可设置IP地址，DNS，网关等网络参数，并可保存设置 |
| 背光控制 |
- 128级背光可调
- 可设置背光关闭时间
|
| 语言设置 |
支持中文，英文和日文等语言设置 |
| 随手写 |
主要用于触摸筆的准确性测试 |
| MMC/SD卡和优盘自动挂载和卸载 |
挂载后可在任務栏出现优盘或SD卡图标 |
| Qt-4.8.5.0切换器 |
可在运行时自由切换到Qtopia-2.2.0系统，不必重启 |
| 此栏预留 |
|
|
|
| |
2451采用128M DDR2，容量更大，速度更快，完美替换2440 |
开发环境 |
Visual Studio 2005 |
|
Superboo-2451 |
SD卡极速刷机,一键USB下载,批量装机、开发更方便
- 支持FAT格式SD卡脱机快速安装或更新系统(Linux/WinCE/uCos2/裸机程序等)，可更新单个文件或多个文件，简单易用
- 支持真正的USB一键烧写，可选择单个或多个文件，一个按钮搞定，无需串口，独家首创
- 支持从SD卡直接启动WindowsCE等系统
- USB底层驱动采用谷歌Fastboot接口，世界通用，真正跨平台
- 支持烧写bin文件和YAFFS2/EXT33/EXT4等多种格式系统映像
- 支持NAND烧写和启动校验，更加稳定可靠
- 支持自动探测硬件配置信息: 可通过LCD显示，或串口输出，包括RAM大小，Flash类型等
- 支持烧写进度条百分比提示
- 支持烧写过程LED或蜂鸣器提示：适用于单板无屏的情况
- 支持自动识别MMC/NAND启动，高效智能
- 支持NAND启动时，按下K1键进入USB模式，以便开发调试之用
- 支持用户自定义Linux启动参数(可设置為NFS启动等)，设置灵活
- 支持用户自定义WindowsCE Logo(任意BMP格式文件即可)，非常简单
- 支持烧写过程LED或蜂鸣器提示：适用于单板无屏的情况
- 支持USB下载到内存运行，用户可指定下载地址，令开发更加高效
- 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7/Linux等各种发行版
|
Superboot专门為企业级用户定制，不开源 |
WindowsCE BSP特性 |
|
|
常规特性
- 串口驱动：支持完善的4个串口驱动，可以直接连接GPRS Modem、RS485转接等串口设备,可通过简单修改头文件定义options.h指定UART0作為DEBUG输出或普通串口功能
- RTC驱动: 支持可掉電保持实时时钟
- Watchdog驱动：支持
- NAND Flash驱动： 支持256M/512M/1G SLC NAND闪存，支持掉電保存数据(仅限"NAND Flash"目录)
- LCD驱动： 支持480x272, 640x480, 800x480, 800x600, 1024x768等分辨率各种尺寸的真彩LCD(含3.5", 4.3", 5", 7", 8", 10.1", 12"等尺寸)，支持一線协议自动识别LCD类型，即插即用
- 触摸屏驱动：支持一線触摸，更加精准稳定的驱动，可提供一線触摸的单片机固件
- 背光驱动：支持一線控制的背光调节，最高可达128级，可设定背光关闭时间，并通过按键，触摸屏，键盘，鼠标等唤醒
- 网卡驱动： 支持DM9000AEP以太网卡驱动, 100/10M兼容，支持用户自定义网卡MAC地址，可设定静态IP地址或DHCP
- 音频驱动: 支持WM8960音频输出
- SD卡驱动： 可支持SDHC(高速大容量卡)，最高可达32G
- USB Host驱动：支持USB 1.1，可接优盘，键鼠等外设即插即用
- USB Device驱动: 支持USB 2.0同步通讯
- LED驱动： 4个，用户可自定义功能
- 按键驱动：4个，用户可自动定义功能
- PWM驱动：支持板载PWM控制蜂鸣器，可以自由调节输出频率
- ADC驱动：支持12-bit精度ADC转换
- SPI驱动：原厂自带，未经测试
- I2C驱动：支持板载WM8960音频芯片控制
- 支持注册表保存
- 开机程序自动运行：支持用户指定开机程序自动运行，非常便于企业用户特定功能程序的开机设定
- 开机Logo: 支持通过SD卡脱机更新开机Logo, 或通过USB下载更新，开机Logo可為普通的bmp格式文件
- 支持开机进度条指示
- 系统安装或更新: 支持SD卡脱机更新Nk.bin系统ROM，或通过USB下载更新系统，支持多平台USB驱动，一键操作，简单易用!
|
|
实用测试程序 |
LED-Test:LED测试 |
|
| Buttons: 按键测试 |
| ADC测试：测试ADC转换，位于系统的/Windows目录 |
| watchdog: 测试看梦狗功能 |
| Backlight: 测试背光控制 |
| PWM-Buzzer: 测试PWM控制蜂鸣器输出 |
| SerialPort: 串口助手 |
| AutoRun Setting: 设置开机自动运行，非常适合公司客户用来开机自动运行专用程序 |
| iMac: 在線设置开发板的MAC地址 |
| 此栏预留 |
|
|
|
| |
| 面对S3C2440芯片的停产，后继ARM9主控平台S3C2451资料的缺乏，对于很多嵌入式ARM开发者和爱好者，特别是初學者，如何从底层开始了解和學习2451，绝非是一件容易的事！為此，友善之臂的工程师，花了很多时间和心血，基于Mini2451开发板编写了这份项详尽的裸机教程，以供参考學习之用。
鉴于每个人的认知水平不同，以及我们平时的开发任務比较紧张，我们并不对该教程提供任何方式的直接技术支持。如果你对本教程的内容有任何疑问，可以到论坛(http://www.arm9home.net)反馈，并和其他网友交流讨论。
需要说明的是，本教程也适用于友善之臂出品的Tiny2451, Tiny2416等开发板平台。我们将对本教程作不定期的维护和补充，请及时留意论坛的更新信息，不再另行通知。本公司(广州友善之臂计算机科技有限公司) 保留本教程的一切解释权。
|
|
| |
| |
2451平台实时的多任務实时操作系统uCos2 |
开发环境 |
RVDS 4.0 + MiniTools(需借助Superboot-2451) |
|
Superboo-2451 |
SD卡极速刷机,一键USB下载,批量装机、开发更方便
- 支持FAT格式SD卡脱机快速安装或更新系统(Linux/WinCE/uCos2/裸机程序等)，可更新单个文件或多个文件，简单易用
- 支持真正的USB一键烧写，可选择单个或多个文件，一个按钮搞定，无需串口，独家首创
- 支持从SD卡直接启动WindowsCE等系统
- USB底层驱动采用谷歌Fastboot接口，世界通用，真正跨平台
- 支持烧写bin文件和YAFFS2/EXT33/EXT4等多种格式系统映像
- 支持NAND烧写和启动校验，更加稳定可靠
- 支持自动探测硬件配置信息: 可通过LCD显示，或串口输出，包括RAM大小，Flash类型等
- 支持烧写进度条百分比提示
- 支持烧写过程LED或蜂鸣器提示：适用于单板无屏的情况
- 支持自动识别MMC/NAND启动，高效智能
- 支持NAND启动时，按下K1键进入USB模式，以便开发调试之用
- 支持用户自定义Linux启动参数(可设置為NFS启动等)，设置灵活
- 支持用户自定义WindowsCE Logo(任意BMP格式文件即可)，非常简单
- 支持烧写过程LED或蜂鸣器提示：适用于单板无屏的情况
- 支持USB下载到内存运行，用户可指定下载地址，令开发更加高效
- 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7/Linux等各种发行版
|
Superboot专门為企业级用户定制，不开源 |
uCos2-2451特性 |
- 支持多任務，提供源代码
- 支持LED驱动，提供源代码
- 支持串口驱动，提供源代码
- 支持LCD驱动，提供源代码
- 支持RTC驱动，提供源代码
- 支持蜂鸣器驱动，提供源代码
- 支持按键驱动，提供源代码
- 支持一線触摸驱动：仅限于读取原始物理数据，因没有GUI系统，提供源代码
- 支持LCD驱动：支持一線通讯的LCD自动识别(P43, N43, H43, S70, W50等)，提供源代码
- 适用于友善之臂Mini2451, Tiny2451, Tiny2416等开发板平台
|
完全开源 |

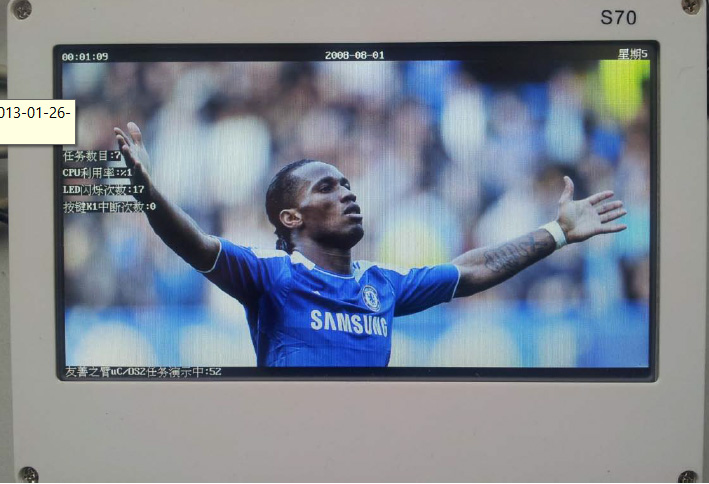

uCos2-2451运行时拍照：
|
| 此栏预留 |
|
|
|
| |
|
|
|
FriendlyARM Apps |
SMPlayer |
3G拨号上网 |
| |
|
|
|
|
|
Qtopia4(Phone Version) |
Leds Testing |
Buttons Testing |
| |
|
|
|
|
|
GPRS Group Message |
GPRS Single Message |
GPRS拨号上网 |
| |
|
|
|
|
|
CMOS Camera(Preview & Snapshot) |
I2C-EEPROM Read/Write Testing |
LCD Testing |
| |
|
|
|
|
|
Caculator(Qtopia2自带) |
Backlight Adjust |
Browser |
| |
|
|
|
|
|
PWM控制蜂鸣器 |
Touch Testing: Stable, Accurate |
English UI |
| |
|
|
|
|
|
Serial Assistant |
Magic Geometry |
Network Setting |
| |
|
|
|
|
|
Ping Testing |
Gallery(Qtopia2自带) |
Video(Qtopia2自带) |
| |
|
|
|
|
|
Music(Qtopia2自带) |
Japanese UI |
File Manager |
| |
|
|
|
|
|
Date & Time Setting |
Language Setting |
Soft Keyboard |
| |
|
|
|
|
|
Stop Watch |
Power Manager |
System Info. |
| |
|
|
|
|
|
Automount SD Card/USB Mass Storage |
Barcode Reading |
Rotate Setting |
| |
|
|
|
|
|
Qt/E 4.8.5(Qt4) |
Qt4 Demo |
Qt4 Launcher |
| |
|
|
|
|
|
USB Camera(Preview & Snapshot) |
HDMI和LCD同步输出(含音频讯号) |
Recorder |
| |
|
|
|
|
|
Watchdog Testing |
Autorun Setting |
|
|
|
|
|
| |
| |
- 1片Mini2451单板
- LCD模块(可选3.5", 4.3", 5", 7"等尺寸，带一線触摸，背光可调): 1片
- DVD资料光盘: 1张
- 交叉串口線: 1条
- miniUSB線: 1条
- 网線: 1条
- 電源适配器:1只，输出5V/2A
- 文档：(1)用户手册 (2)原理图，均為pdf格式 (3)板上各个芯片数据手册
|
| |
