Tiny4412 - 四核动力，此刻即真。

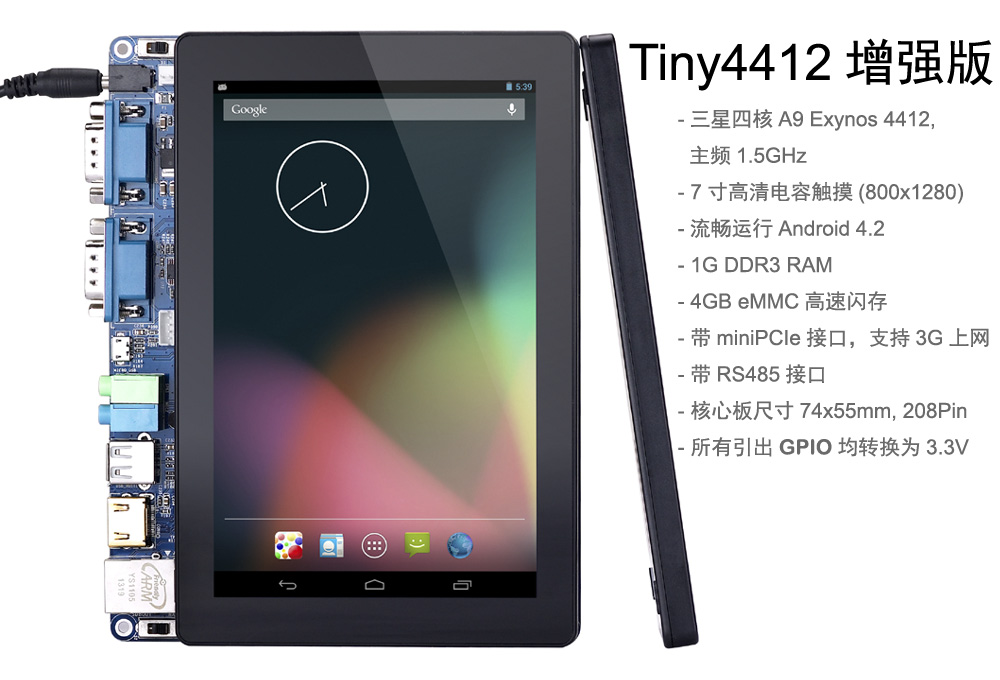

增强版

标准版

Tiny4412核心板简介

Tiny4412是一款高性能的四核Cortex-A9核心板，由广州友善之臂设计、生产和发行销售。它采用三星Exynos4412作為主处理器，运行主频可高达1.5GHz，Exynos4412内部集成了Mali-400 MP高性能图形引擎，支持3D图形流畅运行，并可播放1080P大尺寸高清视频。三星旗舰智能手机Galaxy S3即是采用此CPU设计。

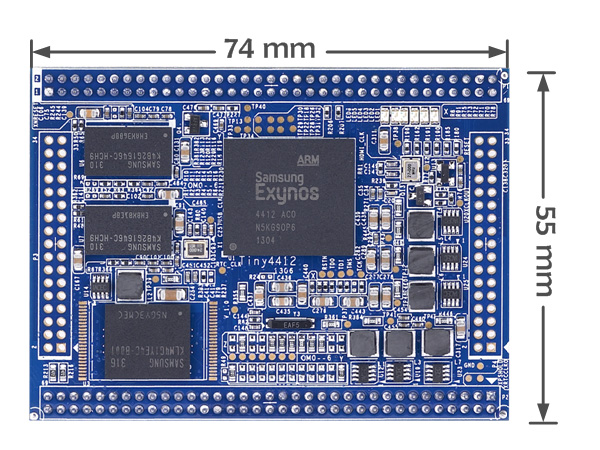

Tiny4412核心板采用了2.0mm间距的双排针(P1, P2, P3, P4)，尺寸為74x55mm，总共引出208Pin引脚。其中P1和P2排针為标配焊接，它们已经包含了大部分常用的功能；P3和P4空焊，方便用户扩展开发使用。Tiny4412实现了主控芯片难度最高的核心部分，因此非常适合企业用户进行快速产品设计或项目开发，核心板标配1GB DDR2内存和4GB高性能eMMC闪存(另可选配8/16/32GB等容量)。

Tiny4412SDK是相应的参考设计底板，它带有各种常见的标准接口，比如HDMI输出，USB Host, SD卡，DB9串口，RJ-45以太网口，音频输入输出口等，还有一些在板资源测试器件如EEPROM，蜂鸣器，按键，GPIO口，SDIO口等等，以便用户全面的评估和使用核心板。因為Exynos4412定位主要是面向高端手持移动设备，為了做到低功耗，大部分IO口采用的是1.8V電压，这就导致无法适用于一些常见的传统IO模块，因此我们在底板上对几乎所有IO都做了電平转换(转為3.3V)，以便于老用户依然能够兼容使用，这可以大大节省产品项目开发的时间。

我们还充分地发挥了4412支持SD卡启动这一特性，精心研制了功能强大的Superboot-4412，无需连接電脑，只要把系统ROM拷贝到SD卡中(可支持高达32G的高速大容量卡)，你就可以极速简单地自动安装各种嵌入式系统(Linux/Android/Ubuntu等)；这非常适合企业用户批量生产和现场升级更新系统之用！

紧跟时代发展的步伐，我们还采用跨平台的Qt4开发了全新的USB下载工具MiniTools，配合Superboot，用户可以像刷手机一样刷板，它采用了世界通用的Fastboot底层驱动，因此可以通吃几乎所有Windows系统(含32/bit-bit机器)，并且可以支持各种发行版Linux，如Fedora、Ubuntu等系统。
使用MiniTools，无需串口连接，只要USB，用户可以选择单个或多个系统映像文件，下载和烧写一气呵成，真正实现一键烧写；另外，MiniTools还支持下载到内存运行，以及一键快速启动功能，因此，MiniTools也非常适合开发者快速调试开发之用！

Tiny4412核心板硬件资源特性

CPU处理器

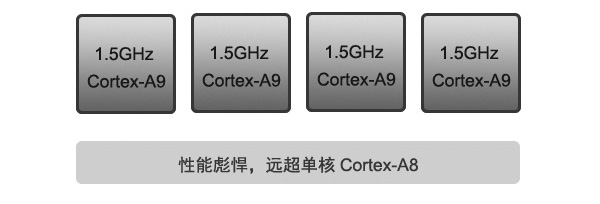

Samsung Exynos4412，基于Quad Cortex-A9，运行主频1.5GHz

DDR3 RAM内存

1GB DDR3 RAM @400Mhz
32bit数据总線

FLASH存储

标配4GB eMMC闪存
可选8/16/32GB eMMC闪存

引脚接口

2 x 60 pin 2.0mm space DIP connector
2 x 34 pin 2.0mm space DIP connector

在板资源

4 x User LED (Green)
Supply Voltage from 2V to 6V

PCB规格尺寸

8层高密度電路板，采用沉金工艺生产
74 x 55 x 10 (mm)

软件支持(详细特性见后面说明)

Superboot-4412
u-boot for Tiny4412(完全开源)
Android 4.2(基于Linux-3.5内核)
Linux + Qtopia2 + QtE-4.8.5
Ubuntu 1204

Tiny4412参考开发底板资源特性

Tiny4412参考开发底板目前有标准版和增强版两个版本，各自特性说明如下列表：

	Tiny4412ADK增强版	Tiny4412SDK标准版
名称	Tiny4412ADK 1312	TinySDK 1506
适用性	适用于企业用户	适用于个人爱好者，板上大多数接口均采用2.54mm间距排针引出，无需焊接，即可使用各种常见扩展模块
尺寸	180 x 140 (mm)	180 x 140 (mm)
兼容性	适用于Tiny4412/Super4412系列核心板	适用于Tiny4412/Super4412系列核心板
miniPCIe接口座	支持常见長卡和短卡3G模块	-
翻盖式SIM卡座	支持(背面)	-
天線固定	支持(位于miniUSB内测)	-
RS485接口	1路(基于UART1)	-
RS232 UART	2路（基于UART0,3)，DB9座	1路（基于UART0)，DB9座
TTL UART	4路(UART0,1,2,3), 6pin 2.0mm接口座(1.8V電平)	3路(UART0,2,3), 4pin x3, 2.54mm间距单排针(3.3V電平)
SPI	-	1路，6pin, 2.54mm间距单排针
I2C	-	4路, 4pin x4, 2.54mm间距单排针
USB Device	1路，USB 2.0 ，采用microUSB接口座	1路，USB 2.0 ，采用microUSB接口座
HSIC	USB4640	USB4640
USB Host	3路，USB A型口采用USB 2.0 hub扩展(可兼容USB 1.1)	USB Host1-2: USB A型口 USB Host3: 2.54mm间距单排针, 4pin 采用USB 2.0 hub扩展(可兼容USB 1.1)
音频输入输出	采用WM8960音频解码芯片支持录音和放音 3.5mm耳机座和输入座在板麦克风输入支持Class D功放输出(CON7)	采用WM8960音频解码芯片支持录音和放音 3.5mm耳机座和输入座在板麦克风输入支持Class D功放输出(CON7)
HDMI输出	支持	支持
以太网	采用DM9621网卡芯片，100/10M自适应	采用DM9621网卡芯片，100/10M自适应
按键	4个独立中断式可编程按键	4个独立中断式可编程按键
LED	4个GPIO控制可编程LED(位于核心板)	4个GPIO控制可编程LED(位于核心板)
RTC	在板RTC时钟备份電池	在板RTC时钟备份電池
蜂鸣器	1路PWM控制蜂鸣器输出	1路PWM控制蜂鸣器输出
可调電阻(ADC)	1路在板ADC可调電阻，用于测试CPU自带AD转换	1路在板ADC可调電阻，用于测试CPU自带AD转换
SDIO扩展口	30pin 2.0mm双排针(3.3V電平) 包含1路SDIO和2个GPIO,,可外扩SD WiFi 包含SPI, I2C, UART各1路包含8路中断(其中4路和按键复用)	16pin 2.0mm双排针(1.8V電平) 包含1路SDIO, 2个GPIO,1路UART 主要适用于扩展SD WiFi蓝牙模块等
SD卡座	弹出式SD卡座，最高可支持32G	弹出式SD卡座，最高可支持32G
CMOS Camera接口	20pin 2.0mm双排针(1.8V電平)	20pin 2.54mm双排针(1.8V電平)
LCD接口	3个LCD接口座(适用于不同位置的结构固定) 支持一線触摸支持背光可调支持電容触摸屏支持RGB888模式注: 所有LCD接口信号均已经过高速1.8V->3.3V電平转换，因此适用于接大部分市面常见LCD显示屏模组	2个LCD接口座(适用于不同位置的结构固定) 支持一線触摸支持背光可调支持電容触摸屏支持RGB888模式注: 所有LCD接口信号均已经过高速1.8V->3.3V電平转换，因此适用于接大部分市面常见LCD显示屏模组
CPLD-JTAG	用于烧写CPLD固件(光盘中提供了CPLS固件文件)	用于烧写CPLD固件(光盘中提供了CPLS固件文件)
拨动开关	S1-電源开关 S2-启动模式选择开关	S1-電源开关 S2-启动模式选择开关
供電	DC-5V/2A	DC-5V/2A
PCB文件	Cadance(Allegro)	Cadance(Allegro)
原理图格式	OrCAD, pdf, dxf	OrCAD, pdf, dxf

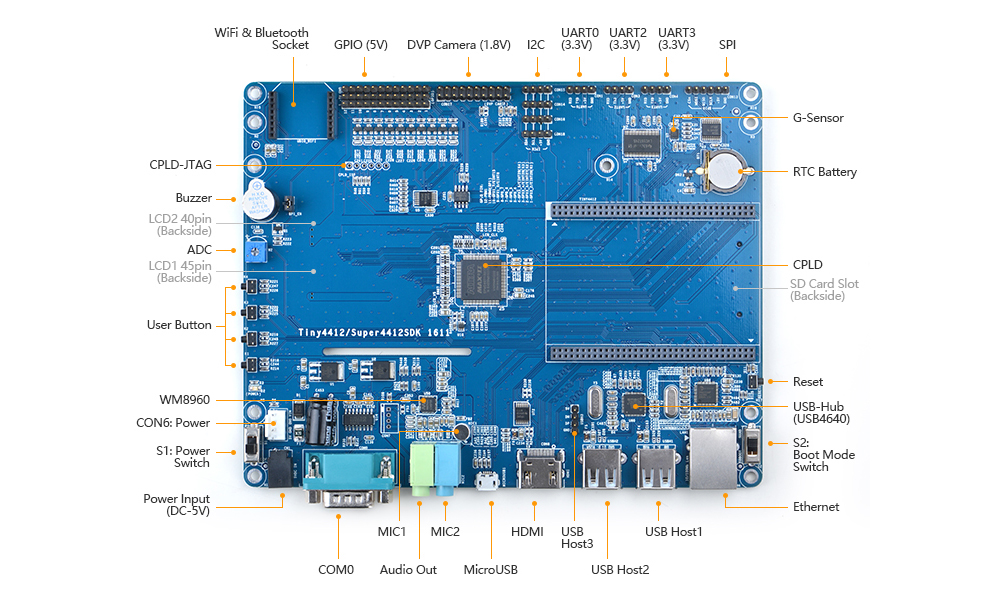

Tiny4412标准版参考开发板接口及布局图

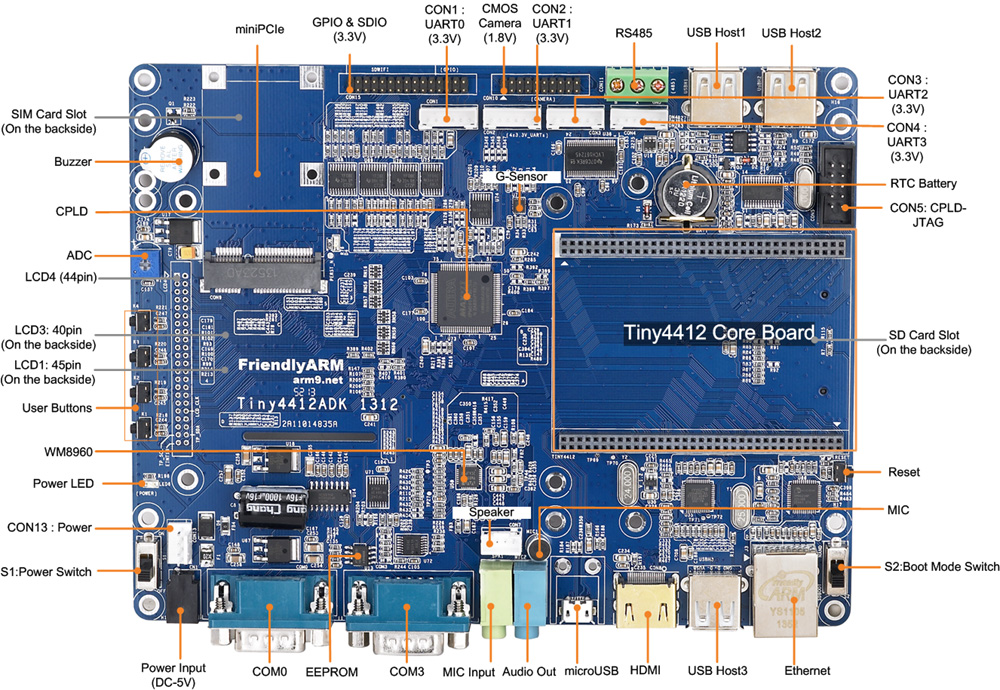

Tiny4412增强版参考开发板接口及布局图

推荐套餐

标准版套餐

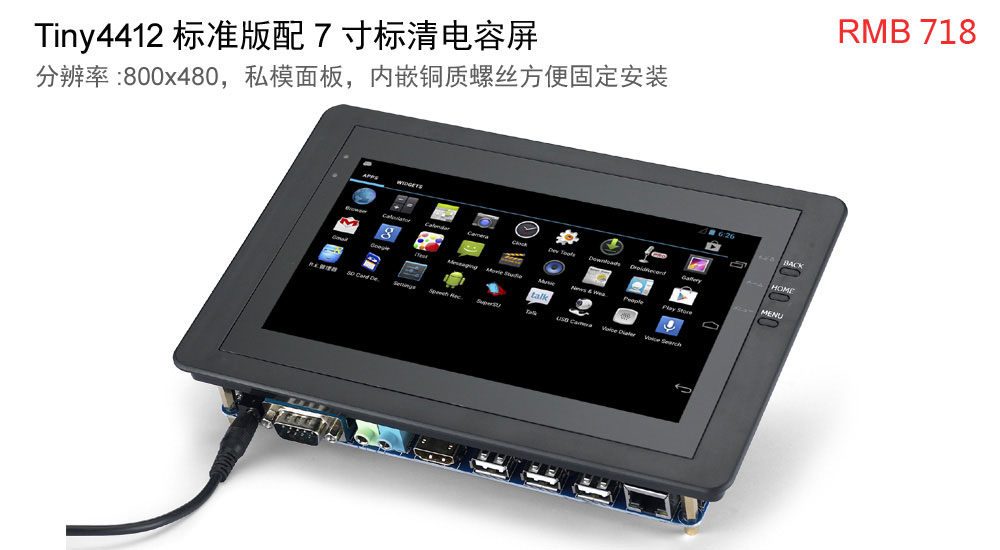

说明	Tiny4412标准版配高清10.1寸電容屏	Tiny4412标准版标清7寸電容屏
售价(不含税)	RMB 1199	促销价: RMB 718
订货型号	Tiny4412SDK-1312-HD101	Tiny4412SDK-1312-S702
简要特性	配1G DDR3 RAM,4G eMMC 配标清7寸電阻触摸显示屏(分辨率1280x800) 背光: LED背光，背光可调预装OS: Android 4.2.2 外形尺寸: 180x140 (mm) 供電： 5V/2A	配1G DDR3 RAM,4G eMMC 配标清7寸電容触摸显示屏(分辨率800x480) 背光: LED背光，背光可调预装OS: Android 4.2.2 主板外形尺寸: 180x140 (mm) 供電： 5V/2A

增强版套餐

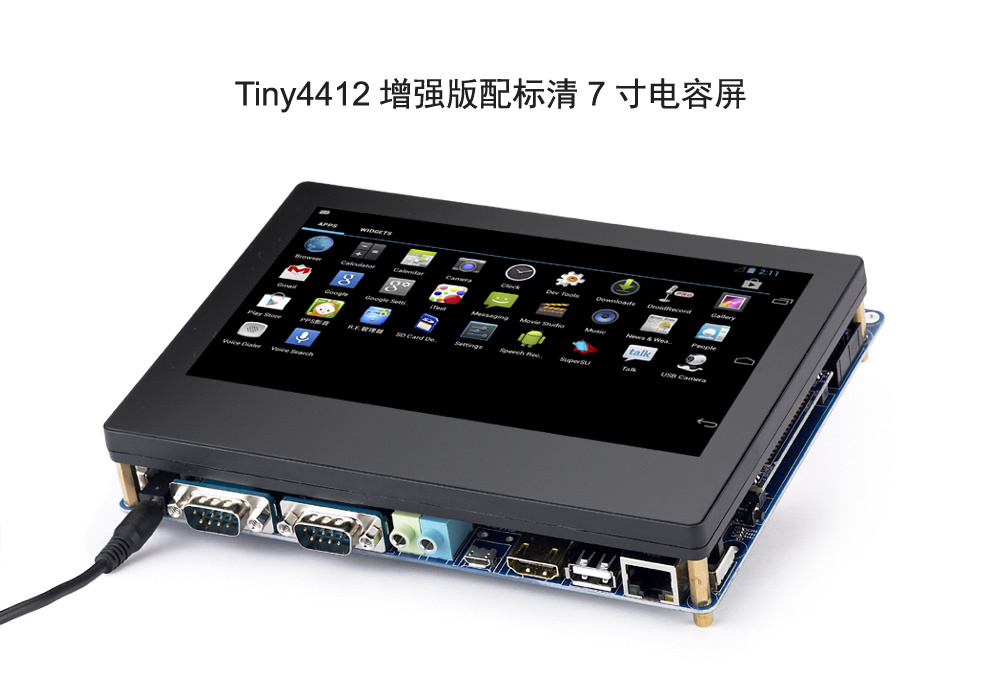

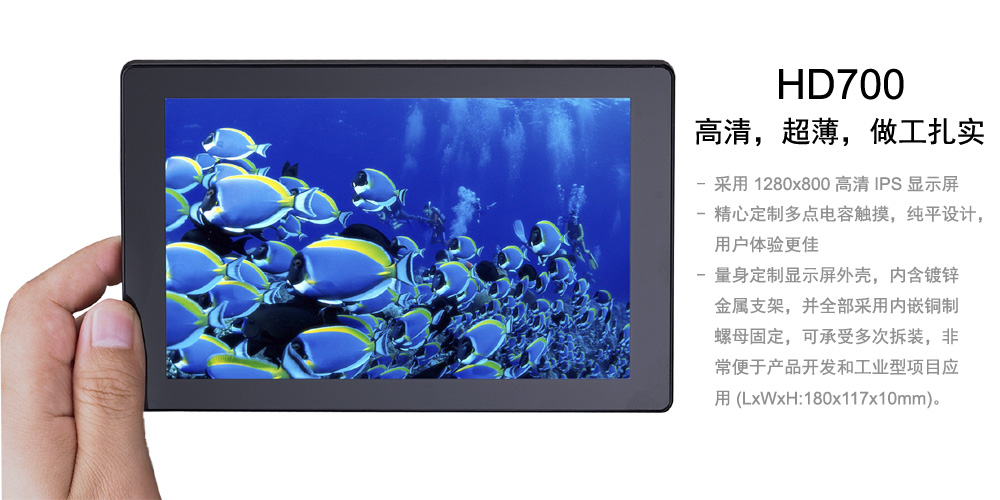

说明	Tiny4412增强版配标清7寸電阻屏	Tiny4412增强版配标清7寸電容屏	Tiny4412增强版配高清7寸電容屏
售价(不含税)		RMB 1020	RMB 1480
订货型号	Tiny4412ADK-1312-S70	Tiny4412ADK-1312-S700	Tiny4412ADK-1312-HD700
简要特性	配1G DDR3 RAM,4G eMMC 配标清7寸LCD(分辨率800x480) 精准一線電阻触摸背光: LED背光，背光可调预装OS: Android 4.2.2 外形尺寸: 180x140 (mm) 供電： 5V/2A	配1G DDR3 RAM,4G eMMC 配标清7寸LCD(分辨率800x480) 多点電容触摸背光: LED背光，背光可调预装OS: Android 4.2.2 外形尺寸: 180x140 (mm) 供電： 5V/2A	配1G DDR3 RAM,4G eMMC 配高清7寸LCD(分辨率800x1280) 多点電容触摸背光: LED背光，背光可调预装OS: Android 4.2.2 外形尺寸: 180x140 (mm) 供電： 5V/2A

LCD显示屏系列

以下LCD均采用一線接口，Superboot可自动探测它们的型号，各个系统即插即用，十分方便。比如，如果你的开发板(配7寸屏)烧写了Android系统，若要使用10.1寸屏(W101)，只需更换一下LCD即可，无需重新刷机，也无需设置任何参数。

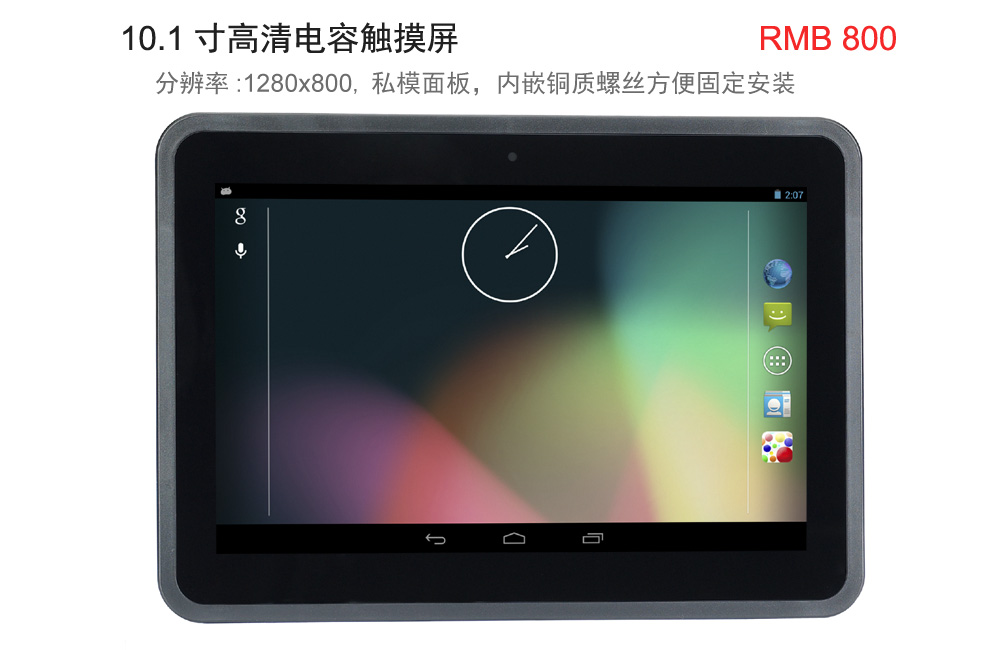

7"電容触摸显示屏	10.1"電容触摸显示屏	7"電阻触摸显示屏
售价：RMB 280	售价：RMB 599	售价：RMB 265
型号：S702	型号：HD101	型号：S70
特性简介: - 分辨率:800x480，多点電容触摸 - LED背光，背光可调 - 外形尺寸:206 z 138 x 11.4mm - 供電: 5V/2A	特性简介: - 分辨率:1280x800，多点電容触摸 - LED背光，背光可调 - 外形尺寸:263 z 189 x 13.8mm - 供電: 5V/2A	特性简介: - 分辨率:800x480，精准電阻触摸 - LED背光，背光可调 - 带固定面板，外形尺寸:180x130mm - 供電: 5V/2A

可选配件

Tiny4412参考开发底板目前支持以下配件，均可即插即用，包括USB WiFi，3G Modem

3G Modem	迷你USB WiFi	USB 高清摄像头	MF210 3G 模块

售价：RMB 600	售价：RMB 100	售价：RMB 200	售价：RMB 450
型号: 3GModem-MF210	型号：N8508	型号: CAM-C270	型号: ZTE-MF210
接口: USB 制式:HSUPA/HSUPA/WCDMA 频段:UMTS2100/1900/850(900)MHz, GSM1900/1800/900/850MHz 速度:7.2M/5.76Mbps 外形尺寸:51x30x4.7mm VID:PID 19d2:0117 支持拨号上网，收发短信	接口: USB 2.0 无線标准: IEEE 802.11b/g/n 传输速率: 150Mbps 芯片: RTL8192CU 尺寸: 18x14x6mm 支持Android	接口: USB 2.0 流畅720P高清摄像适合视频会议，图像识别等应用 品牌：罗技	接口: USB 制式:HSUPA/HSUPA/WCDMA 频段:UMTS2100/1900/850(900)MHz, GSM1900/1800/900/850MHz 速度:7.2M/5.76Mbps 外形尺寸:51x30x4.7mm VID:PID 19d2:0117 支持拨号上网，收发短信

RS232串口转接板	USB摄像头模块

售价：RMB 50	售价：RMB 80
型号: SC001	型号: UC001
接口: 2.0mm间距接口座(4/6pin) 用于把TTL電平串口转為RS232，并通过DB9接口引出输入電压：5V PCB外形尺寸:40 x 40m (mm)	像素:130w USB 2.0(可兼容USB 1.1)即插即用 输出信号格式: YUV2/MJPG 输出引脚位数：5Pin 工作電压: USB 5V 外形尺寸: 60x8x7.1 (mm)

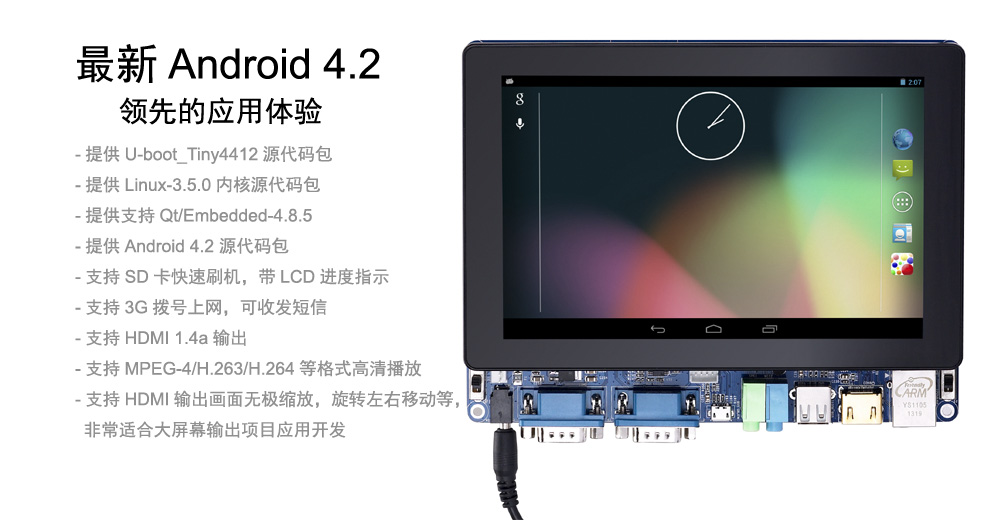

Android 4.2.2软件系统特性

交叉编译器	arm-linux-gcc-4.5.1-v6-vfp	和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供
U-boot_Tiny4412	完全开源的U-boot for Tiny4412	- 完全开源，仅供學习研究，不提供U-boot技术支持 - 三星提供，友善之臂移植修改，以适用于Tiny4412
	支持Fastboot下载烧写
	支持SD卡启动
	支持原生的命令行模式，可更改启动参数等
	支持eMMC读写操作
Superboot-4412	支持SD卡脱机快速烧写	专门為企业级用户定制，不开源
	支持EXT3/4格式系统文件烧写
	支持自动识别MMC/NAND启动
	烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Android 内核	版本: Linux-3.5.0	完善的BSP
	支持EXT4/NFS/FAT32等格式的文件系统	提供源代码, 内核自带
	eMMC驱动	提供源代码, 三星原厂BSP所带
	看门狗驱动	提供源代码, 三星原厂BSP所带
	RTC驱动	提供源代码, 三星原厂BSP所带
	4个LED驱动	提供源代码, 友善之臂添加
	用户按键驱动:4个	提供源代码, 三星原厂BSP所带
	SPI驱动	提供源代码, 内核自带, 未经验证
	I2C-EEPROM驱动	提供源代码, 三星原厂BSP所带
	PWM控制蜂鸣器驱动	提供源代码, 友善之臂添加
	ADC驱动:通道-AIN0,1,2,3	提供源代码, 友善之臂添加
	電容触摸驱动	提供源代码, 友善之臂移植添加
	LCD背光驱动, 支持127级可调	提供源代码, 友善之臂添加
	LCD驱动(高清7"和标清7"等)	提供源代码, 友善之臂移植
	USB Host驱动: 支持优盘，USB Hub, USB键鼠等	提供源代码, 三星原厂BSP所带
	USB Device驱动: 支持USB ADB	提供源代码, 三星原厂BSP所带
	SD/MMC卡驱动:最大可支持32GB	提供源代码, 三星原厂BSP所带
	串口驱动:4个	提供源代码, 三星原厂BSP所带
	USB WiFi驱动(RTL8192CU)	驱动模块, 友善之臂移植
	音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放）	驱动模块, 友善之臂添加移植
	重力感应驱动	提供源代码, 友善之臂移植
	以太网络(DM9621)	提供源代码, 友善之臂移植
	FIMC驱动	提供源代码, 三星原厂BSP所带，未经验证
	JPEG驱动	提供源代码, 三星原厂BSP所带
	MFC多媒體驱动	提供源代码, 三星原厂BSP所带
	HDMI驱动	提供源代码, 三星原厂BSP所带
	3D加速	提供源代码, 三星原厂BSP所带注意：三星并没有提供Android层源代码，只提供了可用的库，不影响2D/3D效果和应用开发
	2D加速
	3G驱动	提供源代码，内核自带
	USB转串口驱动	提供源代码, 内核自带
此栏预留

Linux+Qt软件系统特性

最强大，最好用的Linux + Qt系统
交叉编译器	arm-linux-gcc-4.5.1-v6-vfp	和Mini6410通用，编译内核时会自动探测采用armv7指令集，支持硬浮点运算, 独家提供
U-boot_Tiny4412	完全开源的U-boot for Tiny4412	- 完全开源，仅供學习研究，不提供U-boot技术支持 - 三星提供，友善之臂移植修改，以适用于Tiny4412
	支持Fastboot下载烧写
	支持SD卡启动
	支持原生的命令行模式，可更改启动参数等
	支持eMMC读写操作
Superboot-4412	支持SD卡脱机快速烧写	专门為企业级用户定制，不开源
	支持EXT3/4格式系统文件烧写
	支持自动识别MMC/NAND启动
	支持USB下载烧写，支持Windows/Linux等各种发行版
	烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Linux 内核	版本: Linux-3.5.0	完善的BSP
	支持EXT4/NFS/FAT32等格式的文件系统	提供源代码, 内核自带
	eMMC驱动	提供源代码, 三星原厂BSP所带
	看门狗驱动	提供源代码, 三星原厂BSP所带
	RTC驱动	提供源代码, 三星原厂BSP所带
	4个LED驱动	提供源代码, 友善之臂添加
	用户按键驱动:4个	提供源代码, 三星原厂BSP所带
	SPI驱动	提供源代码, 内核自带, 未经验证
	I2C-EEPROM驱动	提供源代码, 三星原厂BSP所带
	PWM控制蜂鸣器驱动	提供源代码, 友善之臂添加
	ADC驱动:通道-AIN0,1,2,3	提供源代码, 友善之臂添加
	電容触摸驱动	提供源代码, 友善之臂移植添加
	LCD背光驱动, 支持127级可调	提供源代码, 友善之臂添加
	LCD驱动(高清7"和标清7"等)	提供源代码, 友善之臂移植
	USB Host驱动: 支持优盘，USB Hub, USB键鼠等	提供源代码, 三星原厂BSP所带
	USB Device驱动: 支持USB ADB	提供源代码, 三星原厂BSP所带
	SD/MMC卡驱动:最大可支持32GB	提供源代码, 三星原厂BSP所带
	串口驱动:4个	提供源代码, 三星原厂BSP所带
	音频驱动(WM8960:支持录音和放音，ALSA接口，支持D类功放）	驱动模块, 友善之臂添加移植
	以太网络(DM9621)	提供源代码, 友善之臂移植
	3G驱动	提供源代码，内核自带
	USB转串口驱动	提供源代码, 内核自带
嵌入式图形系统界面 (支持运行时自由切换)	Qtopia-2.2.0	提供全部平台源代码，分為x86和arm两个版本
嵌入式图形系统界面 (支持运行时自由切换)	Qt/Embedded-4.8.5	提供全部平台arm版本源代码
实用APP	以下图形界面程序基于Qt2/4创建开发，均為友善之臂独家提供，不提供源代码
	3G拨号程序	支持100多种USB上网卡，涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式支持开机自动3G拨号上网
	GPRS短信	支持连接串口或USB口GPRS Modem短信收发，支持群发短信
	ADC测试程序	动态显示ADC转换的结果
	LED测试
	Buttons测试
	I2C测试	用于测试EEPROM读写，十分方便使用
	LCD测试	支持手动和自动模式
	Ping测试	图形界面的Ping测试，支持永久Ping和暂时Ping
	USB摄像头测试	支持动态预览和拍照，支持万能USB摄像头驱动
	录音	支持ALSA接口的录音
	Web浏览器	一个完全开源的嵌入式浏览器，基于Qt2创建
	Arora浏览器	一个完全开源的浏览器，基于WebKit引擎，并基于QtE-4.8.5创建，支持现代网页渲染
	看门狗测试	开启后，只有不停地喂狗才能保证系统不重启
	网络设置	可设置IP地址，DNS，网关等网络参数，并可保存设置
	背光控制	128级背光可调可设置背光关闭时间
	语言设置	支持中文，英文和日文等语言设置
	随手写	主要用于触摸筆的准确性测试
	MMC/SD卡和优盘自动挂载和卸载	挂载后可在任務栏出现优盘或SD卡图标
	Qt-4.8.5切换器	可在运行时自由切换到Qtopia-2.2.0系统，不必重启
	SMPlayer	鼎鼎有名的Mplayer播放器之Qt4版本，功能十分强大
其他重要系统特性	内置telnet, ftp等网络工具命令内置Telnet Server 内置Web Server: 基于Boa 内置Ftp Server 内置Python: 强大的脚本编程语言，可直接访问控制底层硬件，可调用C程序库，非常适合物联网应用开发内置ssh: 用于遠程访问和设备管理，文件传输等，非常适合遠程调试开发和管理
此栏预留

包装清单

Tiny4412核心板和Tiny4412210SDK开发参考底板: 各1片
LCD模块: 可选
DVD资料光盘: 1张
交叉串口線: 1条
MicroUSB線: 1条
网線: 1条
電源适配器:1条，输出5V/2A，品质认证
文档：(1)用户手册 (2)原理图 (3)底板PCB (4)芯片和LCD数据手册等 (5)三星原厂资料
