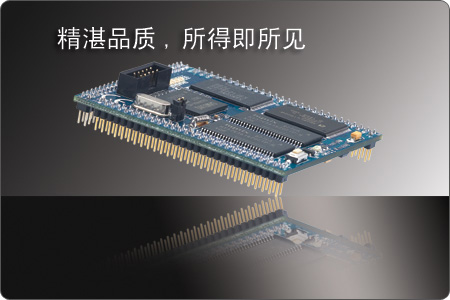

Micro2440核心板: 350RMB(不含票) (订货型号:micro2440) |
| |
|
| |
点击左边图片可以查看更详细的介绍 |
| |
·CPU: Samsung S3C2440AL-40 |
| |
·SDRAM: 32-bit 64Mbyte |
| |
·2M Nor flash + 64M Nand Flash (板上跳線选择) |
| |
·10针2.0mm间距在板JTAG接口(无需底板即可调试编程) |
| |
·4个用户LED |
| |
·162针2.0mm间距三围插座 |
| |
·板载复位電路,有复位按键 |
| |
·5V power supply |
| |
·尺寸:63 x 52mm |
| |
·操作系统支持 |
| |
·Linux-2.6.13 + Qtopia |
| |
·WindowsCE 5.0 |
| |
·uCos2 |
| |
·2440test(裸机测试程序) |
|
| |
|
|
|
|
|
| |
Micro2440开发板: 580RMB(不含票) (订货型号:micro2440sdk) |
| |
|
| |
点击左边图片可以查看更详细的介绍 |
| |
·套餐组合: micro2440核心板 + 开发参考底板 |
| |
·简介 |
| |
Micro2440SDK是专门為Micro2440核心板设计的一款参考开发底板,了方便用户學习开发参考使用,上面引出了常见的各种接口,并且大部分都集中在電路板一侧,多余的IO口和系统总線则通过2.0mm间距的插针引出
用户可以在此参考板基础上进行删减或者添加自己的功能特性,板上所有器件均有Protel99SE的封装,也有该板的完整原理图.
本套餐所提供的光盘资料见上方的"光盘"介绍 |
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
| |
|
|
|
|
|
| |

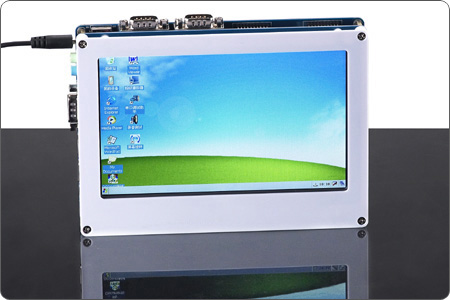

Micro2440 + 7"LCD 套餐: 1000RMB(不含票)(订货型号: micro2440a70) |
| |
|
| |
·套餐组合: Micro2440核心板 + 开发底板 + 7寸真彩屏(带精致面板) |
| |
·7寸屏面板特性: |
| |
·LCD型号:AT070TN83 (手册下载) |
| |
·LCD分辨率:800x480 | 颜色:26万色 | LED背光 | 带四線電阻触摸屏 |
| |
·驱动板PCB尺寸: 180 x 130mm |
| |
·面板材质: ABS塑料 | 尺寸: 180 x 130mm | 显示區域: 154.5 x 93mm |
| |
·整體厚度(含面板和驱动板): 11mm |
| |
·简介 |
| |
本套餐可完美组合固定,不会有很多電線"缠身",运行时只要连好5V電源,开机就可进入精彩的嵌入式世界.所配面板也可单独拆卸下来固定到其他壁面上,特别适合嵌入式爱好者DIY或中小企业二次开作原型机使用,也可以直接用于某些显示终端.
本机可预装Linux-2.6.13+Qtopia或WindowsCE5.0, 可使用VS2008(包含Visual Basic, Visual C++, Visual C#)进行开发,也可以运行简易的uCos2系统或裸机程序2440test等.
本套餐所提供的光盘资料见上方的"光盘"介绍 |
| |
|
| |
|
|
| |
|
|
|
|
|
| |

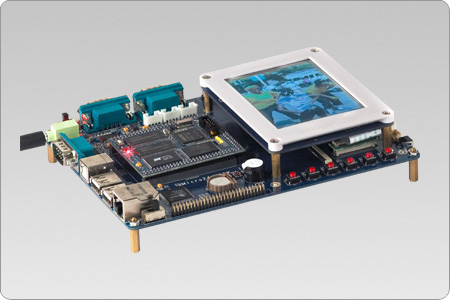

Micro2440 + 3.5"套餐: 700RMB(不含票) (订货型号:micro2440t35) |
| |
|
| |
·套餐组合: Micro2440核心板 + 开发底板 + 3.5寸真彩屏(带精致面板) |
| |
·3.5寸屏面板特性: |
| |
·LCD型号:TD035STED4 (手册下载) |
| |
·LCD分辨率:240x320 | 颜色:6.5万色 | LED背光 | 带四線電阻触摸屏 |
| |
·驱动板PCB尺寸: 78 x 100mm |
| |
·面板材质: ABS塑料 | 尺寸: 78 x 100mm |
| |
·简介 |
| |
本套餐可完美组合固定,不会有很多電線"缠身",运行时只要连好5V電源,开机就可进入精彩的嵌入式世界.所配面板也可单独拆卸下来固定到其他壁面上,特别适合嵌入式爱好者DIY或中小企业二次开作原型机使用,也可以直接用于某些显示终端.
本机可预装Linux-2.6.29+Qtopia或WindowsCE5.0, 可使用VS2008(包含Visual Basic, Visual C++, Visual C#)进行开发,也可以运行简易的uCos2系统或裸机程序2440test等.
本套餐所提供的光盘资料见上方的"光盘"介绍 |
| |
|
| |
|
| |
|
|
| |
|
|
|
|
|
| |

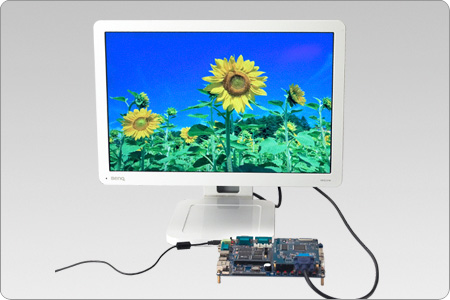

Micro2440 + VGA模块套餐: 700RMB(不含票) (订货型号:micro2440vga) |
| |
|
| |
·套餐组合: Micro2440核心板 + 开发底板 + VGA显示输出模块(分辨率:1024x768) |
| |
·VGA显示模块特性 |
| |
·型号:LCD2VGA(由友善之臂自主设计并生产) |
| |
·输出分辨率:1024x768@70Hz, 接液晶显示器效果最佳 |
| |
·采用FPGA+SDRAM实现VGA显示输出,绝对不闪. |
| |
·尺寸:78 x 100 mm |
| |
·提供基于Linux,WinCE, uCos2,裸机测试的VGA驱动源代码 |
| |
·简介 |
| |
LCD2VGA显示模块是一款以FPGA+SDRAM為核心的视频加速卡,带有LCD控制器的CPU通过它,可以驱动带VGA接口的液晶显示器或者CRT显示器.
本套餐配合LCD2VGA显示模块,可以连接使用你手头常用的各种VGA接口显示器,无论是多大尺寸的显示器,基本都可以支持.只是1024x768的分辨率在某些16:9等宽屏上显示会有"压扁"的感觉.
|
| |
视频加速原理：低场频/刷新率的视频数据(比如20Hz 或更低)由LCD控制器输出,经过FPGA采集和处理之后由SDRAM缓存,同时FPGA产生驱动VGA显示器所需要的行同步和场同步信号,把处理好的数据经数模转换為RGB信号,送给VGA显示器显示,由此实现低刷新率到高刷新率的转变,从而减轻LCD控制器和总線带宽的负担。 |
| |
·相关模块: |
| |
·TouchCom - 串口触摸屏控制器,可以支持最大19"四線電阻触摸屏准确定位. |
|
| |
|
|
|
